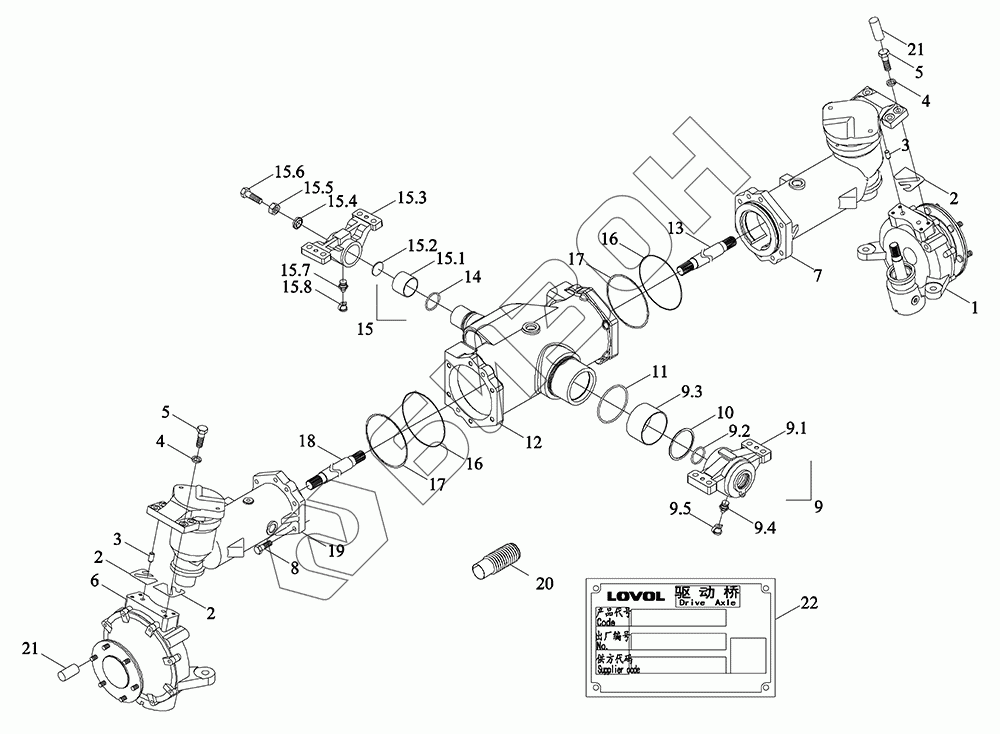

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Передача конечная, картер редуктора
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
13
14
15
15.1
15.2
15.3
15.4
15.5
15.6
15.7
15.8
16
16
17
17
17
17
17
17
17
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311290002 | TC02311290002 | Мост приводный |
Загрузка ...
|
|
| TC02311290000 | TC02311290000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| 1 | TC02311020013 | Передача конечная |
Загрузка ...
|
|
| 2 | TM3B311010057 | Подушка регулировки поворотного давления t=0.1 |
Загрузка ...
|
|
| 2 | TM3B311010058 | Подушка регулировки поворотного давления t=0.2 |
Загрузка ...
|
|
| 2 | TM3B311010059 | Прокладка для поворотного колпака t=0.3 |
Загрузка ...
|
|
| 2 | TM3B311010060 | Подушка регулировки поворотного давления t=0.5 |
Загрузка ...
|
|
| 2 | TM3B311010061 | Корректор крышки рулевого управления t=1.0 |
Загрузка ...
|
|
| 3 | GBT119.1-12m6X22-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 4 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 5 | GBT5783-M12X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TC02311020012 | Передача конечная |
Загрузка ...
|
|
| 7 | TC02311290004 | Привод правый |
Загрузка ...
|
|
| 8 | GBT16674.1-M12X45-10.9-A3L | Болт |
Загрузка ...
|
|
| 9 | TC02311010009a | Кронштейн упорный |
Загрузка ...
|
|
| 9.1 | TC02311010071a | Кронштейн упорный |
Загрузка ...
|
|
| 9.2 | GBT3452.1-45.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9.3 | TC02311010072 | Подшипник |
Загрузка ...
|
|
| 9.4 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9.5 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 10 | TC02311010017a | Подушка |
Загрузка ...
|
|
| 11 | GBT3452.1-97.5X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 12 | TC02311010002 | Картер редуктора главной передачи |
Загрузка ...
|
|
| 13 | TC02311020010b | Полуось |
Загрузка ...
|
|
| 14 | GBT3452.1-48.7X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | TC02311010008a | Фонарь головной |
Загрузка ...
|
|
| 15.1 | TC02311010066 | Подшипник |
Загрузка ...
|
|
| 15.2 | TC02311010067 | Прокладка |
Загрузка ...
|
|
| 15.3 | TC02311010065a | Кронштейн упорный |
Загрузка ...
|
|
| 15.4 | TC02311010068 | Прокладка уплотнения |
Загрузка ...
|
|
| 15.5 | GBT6170-M16-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 15.6 | GBT5783-M16X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15.7 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 15.8 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 16 | GBT3452.1-136X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 17 | TM3B311010062 | Подушка регулировки 120X144X0.1 |
Загрузка ...
|
|
| 17 | TM3B311010063 | Подушка регулировочная 120X144X0.6 |
Загрузка ...
|
|
| 17 | TM3B311010064 | Подушка регулировочная 120X144X0.8 |
Загрузка ...
|
|
| 17 | TM3B311010065 | Подушка регулировки 120X144X1.0 |
Загрузка ...
|
|
| 18 | TC02311020009b | Полуось |
Загрузка ...
|
|
| 19 | TC02311290003 | Привод левый |
Загрузка ...
|
|
| 20 | TC02311170050 | Кожух защитный |
Загрузка ...
|
|
| 21 | TC02311020021 | Колпак защитный |
Загрузка ...
|
|
| 22 | TC02311170051 | Табличка паспортная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
