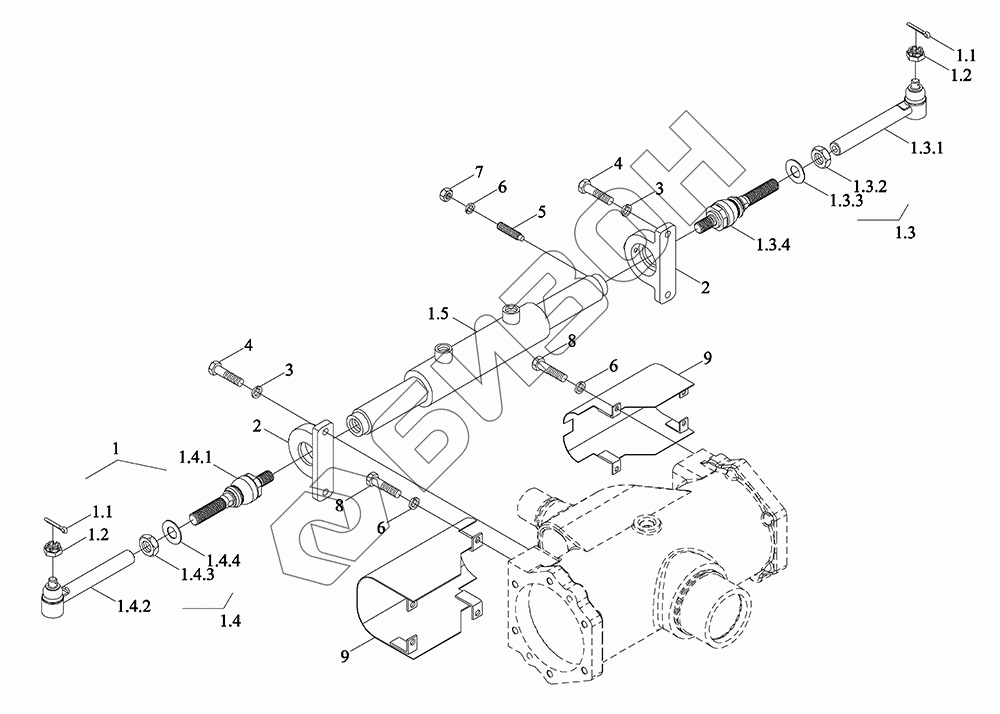

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Рулевое управление

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.3.1

1.3.2

1.3.3

1.3.4

1.4

1.4.1

1.4.2

1.4.3

1.4.4

1.5

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TC02311290000	TC02311290000	Мост передний ведущий в сборе	Загрузка ...
TC02311290002	TC02311290002	Мост приводный	Загрузка ...
1	TC02311210003	Цилиндр	Загрузка ...
1.1	GBT91-4X32-A3L	Шплинт	Загрузка ...
1.2	GBT9457-M18X1.5-8-A3L	Гайка	Загрузка ...
1.3	TC03311280005a	Тяга рулевая	Загрузка ...
1.3.1	TC02311020011a	Тяга рулевая	Загрузка ...
1.3.2	GBT6173-M22X1.5-05-A3L	Гайка шестигранная тонкая	Загрузка ...
1.3.3	TC02311010090	Шайба стопорная	Загрузка ...
1.3.4	TC02311010077	Шарнир соединительный шаровой	Загрузка ...
1.4	TC03311280004a	Тяга рулевая	Загрузка ...
1.4.1	TC02311010077	Шарнир соединительный шаровой	Загрузка ...
1.4.2	TC02311020008a	Тяга рулевая	Загрузка ...
1.4.3	GBT6173-M22X1.5-05-A3L	Гайка шестигранная тонкая	Загрузка ...
1.4.4	TC02311010090	Шайба стопорная	Загрузка ...
1.5	TC02311170070	Цилиндр рулевой	Загрузка ...
2	TC02311010085a	Основание опорное	Загрузка ...
3	GBT93-12-A3L	Гровер	Загрузка ...
4	GBT5783-M12X35-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
5	GBT75-M8X35-14H-A2L	Винт	Загрузка ...
6	GBT93-8-A2L	Гровер	Загрузка ...
7	GBT6170-M8-8-A2L	Гайка шестигранная тип 1	Загрузка ...
8	GBT5783-M8X16-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
9	TC02311010015	Кожух защитный	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
