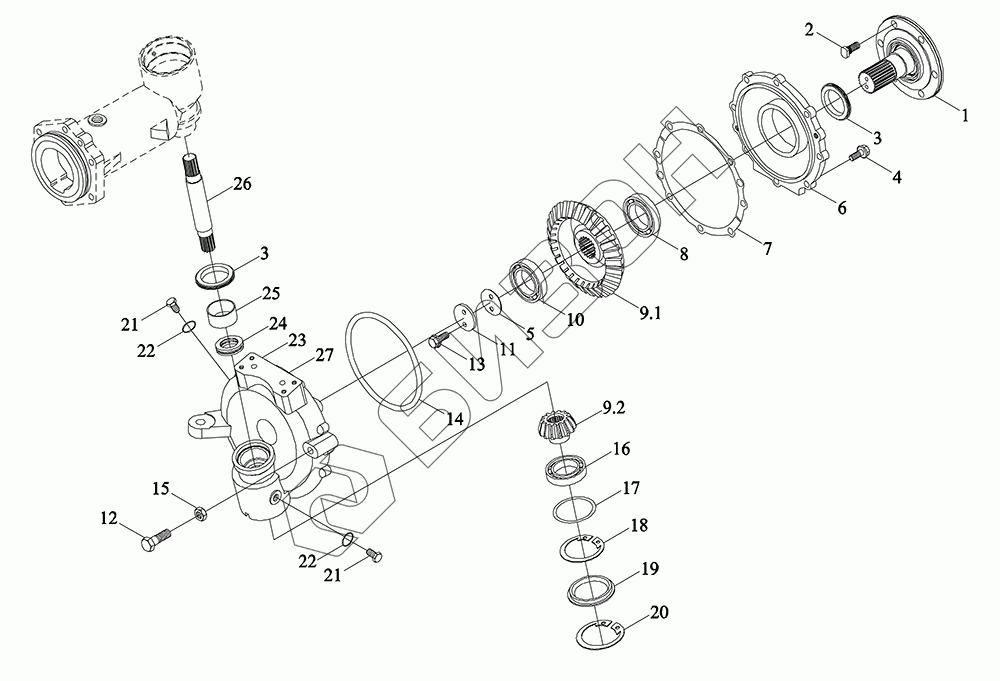

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Передача конечная
1
2
3
3
4
5
5
5
5
6
7
7
7
7
8
9
9.1
9.2
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311290000 | TC02311290000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TC02311020012 | TC02311020012 | Передача конечная |
Загрузка ...
|
|
| TC02311290002 | TC02311290002 | Мост приводный |
Загрузка ...
|
|
| TC02311020013 | TC02311020013 | Передача конечная |
Загрузка ...
|
|
| 1 | TC02311020014a | вал |
Загрузка ...
|
|
| 2 | TC02311020015 | Болт |
Загрузка ...
|
|
| 3 | TC02311010032 | Сальник |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TM3B311010053 | Прокладка для приводного вала t=0.1 |
Загрузка ...
|
|
| 5 | TM3B311010054 | Подушка регулировочная оси ведущего колеса t=0.2 |
Загрузка ...
|
|
| 5 | TM3B311010055 | Подушка регулировочная оси ведущего колеса t=0.5 |
Загрузка ...
|
|
| 5 | TM3B311010056 | Подушка регулировочная оси ведущего колеса t=1.0 |
Загрузка ...
|
|
| 6 | TC02311010050 | Крышка большая торцевая |
Загрузка ...
|
|
| 7 | TM3B311010049 | Прокладка регулировочная крышки концевой большой крышки t=0.1 |
Загрузка ...
|
|
| 7 | TM3B311010050 | Прокладка регулировочная крышки концевой большой крышки t=0.2 |
Загрузка ...
|
|
| 7 | TM3B311010051 | Подушка регулировки крышки концевой большой крышки t=0.4 |
Загрузка ...
|
|
| 7 | TM3B311010052 | Подушка регулировки крышки концевой большой крышки t=1.0 |
Загрузка ...
|
|
| 8 | GBT276-6410 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 9 | TC02311020039 | Колесо зубчатое |
Загрузка ...
|
|
| 9.1 | TC02311020019a | Колесо зубчатое |
Загрузка ...
|
|
| 9.2 | TC02311020020 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | GBT276-6310 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 11 | TC02311010055b | Прокладка |
Загрузка ...
|
|
| 12 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TC02311170006 | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT3452.1-243X5.30G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | GBT6172.1-M16-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 16 | GBT276-6308 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 17 | TM3B311010045 | Прокладка 76X89X0.1 |
Загрузка ...
|
|
| 17 | TM3B311010047 | Прокладка 76X89X0.5 |
Загрузка ...
|
|
| 17 | TM3B311010046 | Прокладка 76X89X0.2 |
Загрузка ...
|
|
| 17 | TM3B311010048 | Прокладка 76X89X1.0 |
Загрузка ...
|
|
| 18 | GBT893.1-90 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 19 | TC02311010058 | Крышка герметическая |
Загрузка ...
|
|
| 20 | GBT893.1-102 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 21 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 22 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 23 | TC02311010047a | Корпус картера |
Загрузка ...
|
|
| 24 | GBT301-51107 | Подшипник |
Загрузка ...
|
|
| 25 | TC02311010057 | Втулка |
Загрузка ...
|
|
| 26 | TC02311010056a | Вал |
Загрузка ...
|
|
| 27 | TC02311010048a | Корпус картера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
