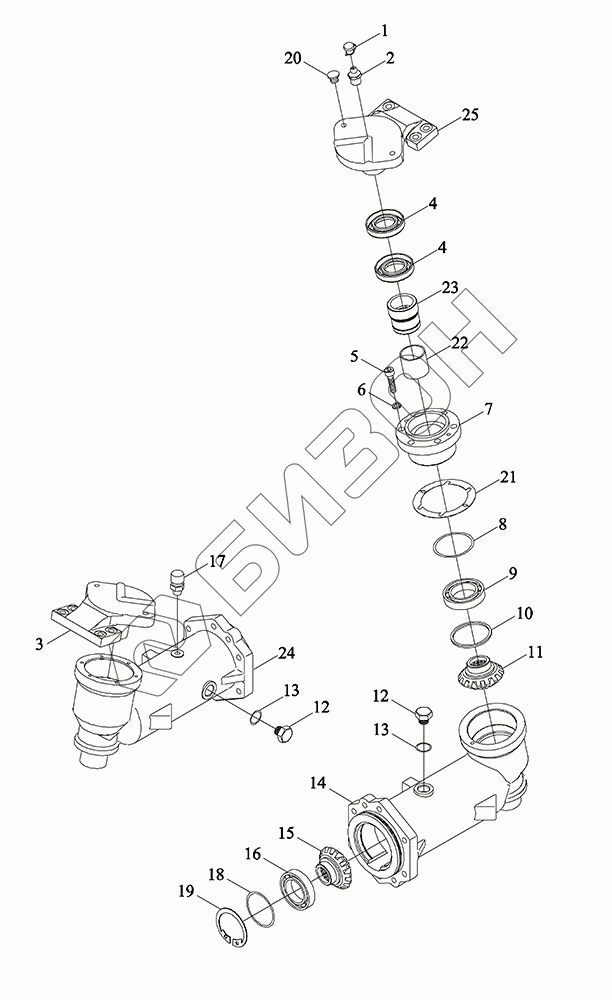

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Привод
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
18
18
18
19
20
21
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311290004 | TC02311290004 | Привод правый |
Загрузка ...
|
|
| TC02311290000 | TC02311290000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TC02311290002 | TC02311290002 | Мост приводный |
Загрузка ...
|
|
| TC02311290003 | TC02311290003 | Привод левый |
Загрузка ...
|
|
| 1 | TC02311170063 | Колпачок пылезащитный |
Загрузка ...
|
|
| 2 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 3 | TC02311290005 | Крышка |
Загрузка ...
|
|
| 4 | GBT9877.1-FB65X85X10D | Уплотнение оси вращения |
Загрузка ...
|
|
| 5 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 7 | TC02311010044 | Щит торцовый |
Загрузка ...
|
|
| 8 | GBT3452.1-92.5X5.30G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | GBT276-6211 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 10 | TC02311010039 | Подушка |
Загрузка ...
|
|
| 11 | TC02311010038 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 13 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TC02311020038a | Корпус картера |
Загрузка ...
|
|
| 15 | TC02311010037 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | GBT276-6309 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 17 | TL02311010025 | Пробка вентиляционная |
Загрузка ...
|
|
| 18 | TM3B311010041 | Подушка регулировки 90X99.5X0.1 |
Загрузка ...
|
|
| 18 | TM3B311010042 | Подкладка 90X99.5X0.2 |
Загрузка ...
|
|
| 18 | TM3B311010043 | Подкладка 90X99.5X0.5 |
Загрузка ...
|
|
| 18 | TM3B311010044 | Подкладка 90X99.5X1.0 |
Загрузка ...
|
|
| 19 | GBT893.1-100 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 20 | TC02311010074 | Заглушка |
Загрузка ...
|
|
| 21 | TM3B311010037 | Подушка регулировки поворотного давления t=0.1 |
Загрузка ...
|
|
| 21 | TM3B311010038 | Подушка регулировки поворотного давления t=0.2 |
Загрузка ...
|
|
| 21 | TM3B311010039 | Подушка регулировки поворотного давления t=0.5 |
Загрузка ...
|
|
| 21 | TM3B311010040 | Корректор крышки рулевого управления t=1.0 |
Загрузка ...
|
|
| 22 | TC02311010043 | Подшипник |
Загрузка ...
|
|
| 23 | TC02311010042 | Втулка |
Загрузка ...
|
|
| 24 | TC02311020037b | Корпус картера |
Загрузка ...
|
