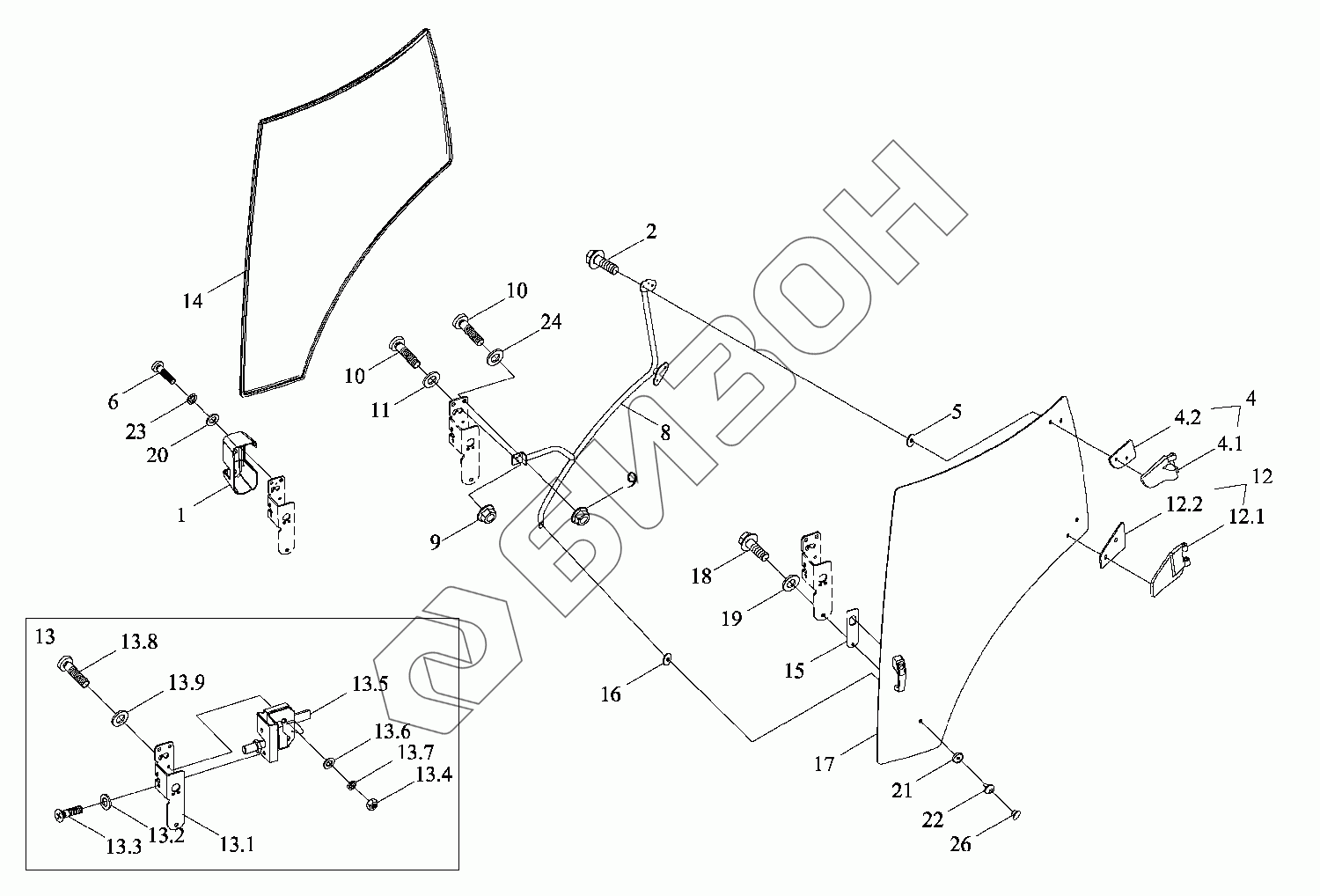

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Двери 2
1
2
4
4.1
4.2
5
6
8
9
9
10
10
11
12
12.1
12.2
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
15
16
17
18
20
20
21
22
23
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451030000K | TS04451030000K | Кабина в сборе |
Загрузка ...
|
|
| TS04451030004K | TS04451030004K | Комплектующие кабины |
Загрузка ...
|
|
| TS04451030008K | TS04451030008K | Левая дверь в сборе |
Загрузка ...
|
|
| TS04451030009K | TS04451030009K | Дверь автомобиля |
Загрузка ...
|
|
| 1 | TS06451013230 | Кожух - обтекатель |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 4 | TS04451043223 | Петля |
Загрузка ...
|
|
| 4.1 | TS04451043221 | Шарнир |
Загрузка ...
|
|
| 4.2 | TS04451043111 | Прокладка петли левой двери верхняя внешняя резиновая |
Загрузка ...
|
|
| 5 | TS04451043110 | Уплотнитель внутренний дверной петли |
Загрузка ...
|
|
| 6 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 8 | TS04451013103 | Поручень |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 10 | GBT818-M8X30-4.8-A2L | Винт M8X30-4.8-A2L |
Загрузка ...
|
|
| 11 | GBT5287-8-A2L | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | TS04451043224 | Петля |
Загрузка ...
|
|
| 12.1 | TS04451043112 | Уплотнитель наружный петли левой двери нижний |
Загрузка ...
|
|
| 12.2 | TS04451043222 | Шарнир |
Загрузка ...
|
|
| 13 | TS06451013017 | Узел сборочный замка левой двери |
Загрузка ...
|
|
| 13.1 | TS06451013116 | Кронштейн установки замка левой двери |
Загрузка ...
|
|
| 13.2 | GBT956.1-6 | Шайба коническая стопорная 6 |
Загрузка ...
|
|
| 13.3 | GBT819.1-M6X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 13.4 | GBT6170-M6-8-A2L | Гайка шестигранная, тип 1 M6-8-A2L |
Загрузка ...
|
|
| 13.5 | TS06451013210 | Узел замка левой двери |
Загрузка ...
|
|
| 13.6 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 13.7 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 13.8 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L |
Загрузка ...
|
|
| 13.9 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 14 | TS04451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 15 | TS04451013001 | Прокладка кронштейна замка двери |
Загрузка ...
|
|
| 16 | TS04451013121 | Подушка |
Загрузка ...
|
|
| 17 | TS04451030010K | Стекло |
Загрузка ...
|
|
| 18 | GBT5789-M6X35-8.8-A2L | Болт с шестигранной головкой и фланцем M6X35-8.8-A2L |
Загрузка ...
|
|
| 20 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 21 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 22 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 23 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 24 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 26 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
