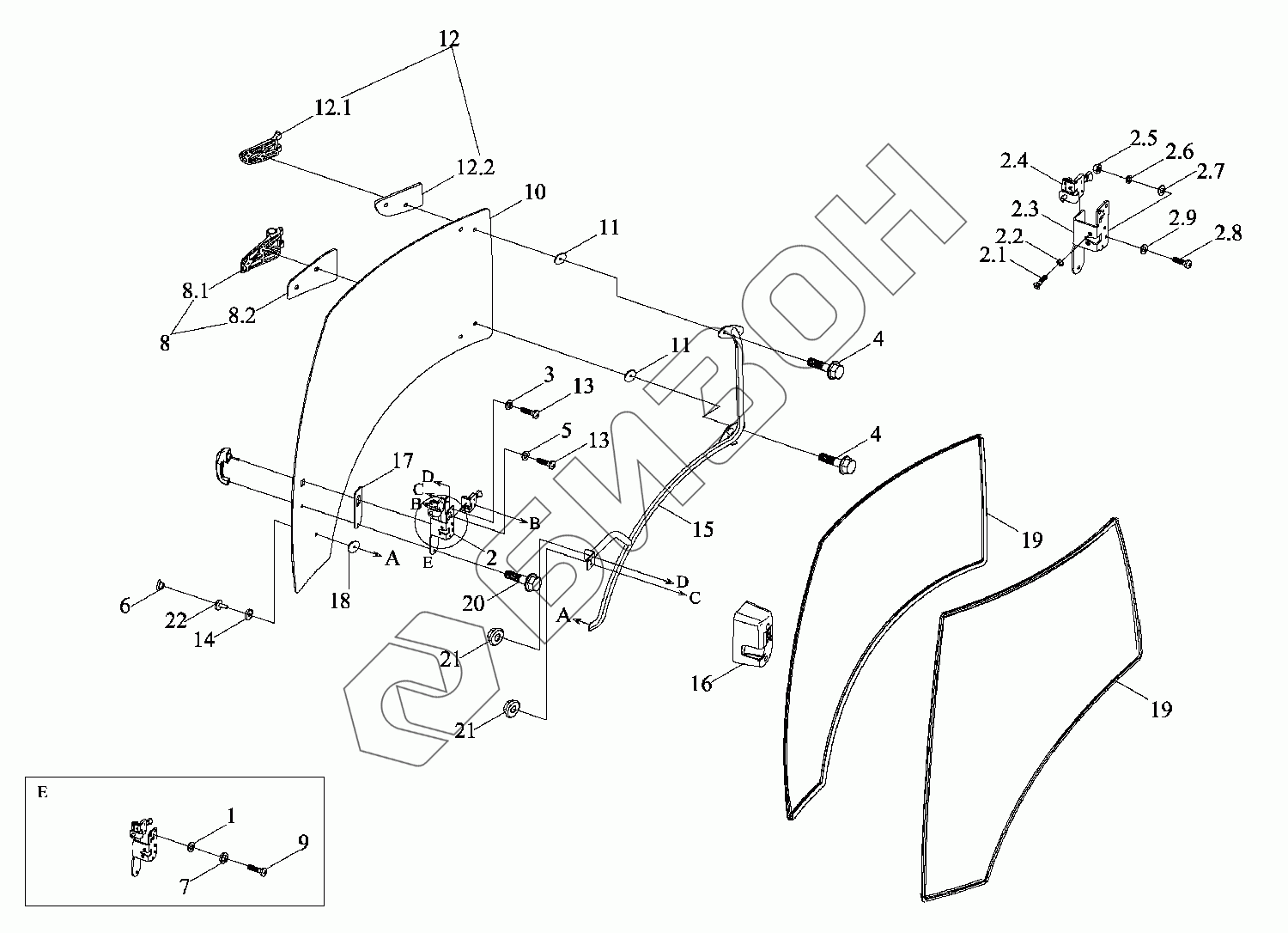

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Двери 1
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
3
4
4
5
6
7
8
8.1
8.2
9
10
11
11
12
12.1
12.2
13
13
14
15
16
17
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451030000K | TS04451030000K | Кабина в сборе |
Загрузка ...
|
|
| TS04451030004K | TS04451030004K | Комплектующие кабины |
Загрузка ...
|
|
| TS04451030008K | TS04451030008K | Левая дверь в сборе |
Загрузка ...
|
|
| TS04451030012K | TS04451030012K | Дверь автомобиля |
Загрузка ...
|
|
| 1 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 2 | TS06451014017 | Узел поставки штифта дверной петли |
Загрузка ...
|
|
| 2.1 | GBT819.1-M6X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 2.2 | GBT956.1-6 | Шайба коническая стопорная 6 |
Загрузка ...
|
|
| 2.3 | TS06451014116 | Кронштейн монтажный замка правой двери |
Загрузка ...
|
|
| 2.4 | TS06451014210 | Корпус замка правой двери в сборе |
Загрузка ...
|
|
| 2.5 | GBT6170-M6-8-A2L | Гайка шестигранная, тип 1 M6-8-A2L |
Загрузка ...
|
|
| 2.6 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 2.7 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 2.8 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L |
Загрузка ...
|
|
| 2.9 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 3 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 4 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5287-8-A2L | Кольцо прокладочное |
Загрузка ...
|
|
| 6 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 7 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 8 | TS04451044224 | Петля |
Загрузка ...
|
|
| 8.1 | TS04451044222 | Шарнир |
Загрузка ...
|
|
| 8.2 | TS04451044112 | Накладка петли правой двери нижняя внешняя резиновая |
Загрузка ...
|
|
| 9 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 10 | TS04451030013K | Стекло |
Загрузка ...
|
|
| 11 | TS04451043110 | Уплотнитель внутренний дверной петли |
Загрузка ...
|
|
| 12 | TS04451044223 | Петля |
Загрузка ...
|
|
| 12.1 | TS04451044221 | Шарнир |
Загрузка ...
|
|
| 12.2 | TS04451044111 | Уплотнитель наружный петли левой двери нижний |
Загрузка ...
|
|
| 13 | GBT818-M8X30-4.8-A2L | Винт M8X30-4.8-A2L |
Загрузка ...
|
|
| 14 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 15 | TS04451014103 | Поручень |
Загрузка ...
|
|
| 16 | TS06451014230 | Кожух замка правой двери |
Загрузка ...
|
|
| 17 | TS04451013001 | Прокладка кронштейна замка двери |
Загрузка ...
|
|
| 18 | TS04451013121 | Подушка |
Загрузка ...
|
|
| 19 | TS04451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 20 | GBT5789-M6X35-8.8-A2L | Болт с шестигранной головкой и фланцем M6X35-8.8-A2L |
Загрузка ...
|
|
| 21 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 22 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
