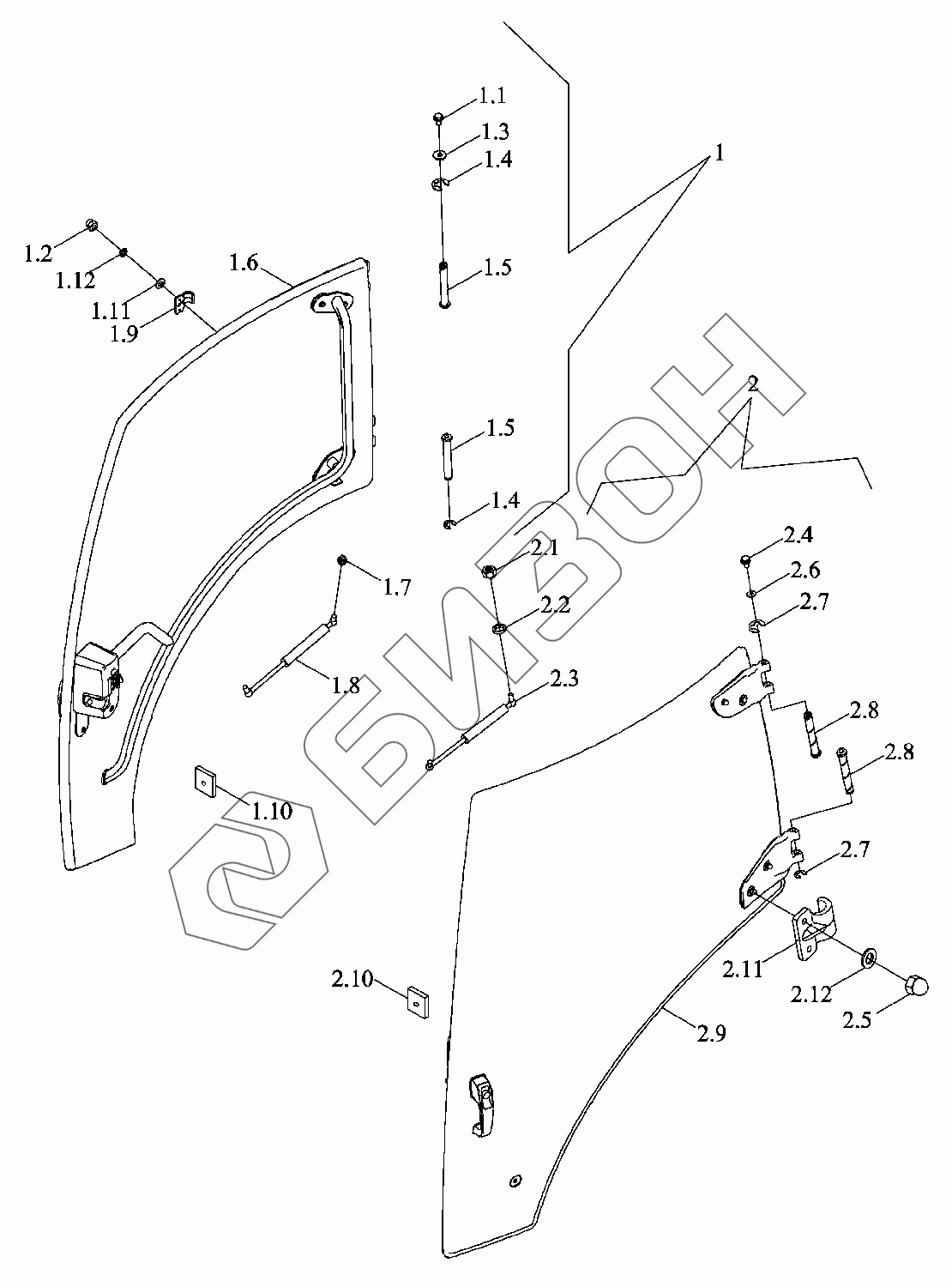

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Двери

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04451030000K	TS04451030000K	Кабина в сборе	Загрузка ...
TS04451030004K	TS04451030004K	Комплектующие кабины	Загрузка ...
1	TS04451030011K	Дверь автомобиля	Загрузка ...
1.1	GBT5789-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
1.2	GBT923-M8-5	Болт	Загрузка ...
1.3	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.4	GBT896-12-A3L	Кольцо разрезное стопорное	Загрузка ...
1.5	TS06451013002a	Штифт дверной петли	Загрузка ...
1.6	TS04451030012K	Дверь автомобиля	Загрузка ...
1.7	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
1.8	TD2C451011001	Пружина	Загрузка ...
1.9	TS04451043225	Упор	Загрузка ...
1.10	TS04451013002	Гнездо гайки штифта дверного замка	Загрузка ...
1.11	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.12	GBT93-8-A3L	Гровер	Загрузка ...
2	TS04451030008K	Левая дверь в сборе	Загрузка ...
2.1	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
2.2	GBT93-8-A3L	Гровер	Загрузка ...
2.3	TD2C451011001	Пружина	Загрузка ...
2.4	GBT5789-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	GBT923-M8-5	Болт	Загрузка ...
2.6	GBT96.1-6-A3L	Шайба большая	Загрузка ...
2.7	GBT896-12-A3L	Кольцо разрезное стопорное	Загрузка ...
2.8	TS06451013002a	Штифт дверной петли	Загрузка ...
2.9	TS04451030009K	Дверь автомобиля	Загрузка ...
2.10	TS04451013002	Гнездо гайки штифта дверного замка	Загрузка ...
2.11	TS04451043225	Упор	Загрузка ...
2.12	GBT97.1-8-A3L	Шайба плоская	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
