Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Лестница

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.4.1

1.4.2

1.4.3

1.4.4

1.4.5

1.4.6

1.4.7

1.4.8

1.4.9

2.1

2.2

2.3

2.3.1

2.3.2

2.3.3

2.3.4

2.3.5

2.3.6

2.3.7

2.3.8

2.3.9

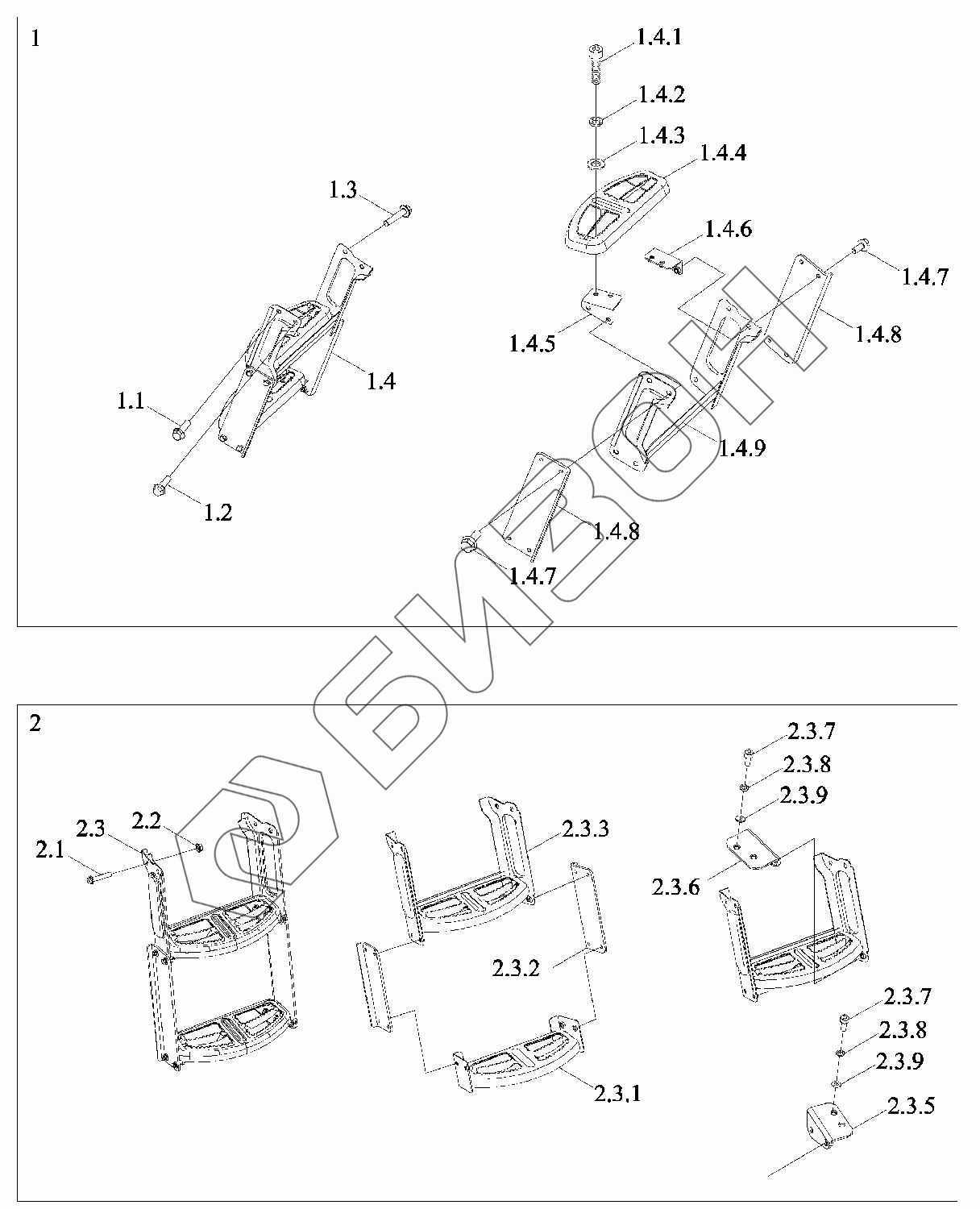

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04451030000K	TS04451030000K	Кабина в сборе	Загрузка ...
TS04451030004K	TS04451030004K	Комплектующие кабины	Загрузка ...
1	TS04451017509	Лестница посадочная	Загрузка ...
1.1	GBT5789-M10X35-8.8-A3L	Болт шестигранный фланцевый M10X35-8.8-A3L	Загрузка ...
1.2	GBT5789-M10X30-8.8-A2L	Болт шестигранный фланцевый M10X30-8.8-A2L	Загрузка ...
1.3	GBT5789-M10X50-8.8-A3L	Болт шестигранный фланцевый M10X50-8.8-A3L	Загрузка ...
1.4	TS04451017514	Лестница посадочная	Загрузка ...
1.4.1	GBT70.1-M8X20-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником M8X20-8.8-A2L	Загрузка ...
1.4.2	GBT93-8-A3L	Шайба стандартная пружинная	Загрузка ...
1.4.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.4.4	TS06451017100a	Лестница посадочная	Загрузка ...
1.4.5	TS04451017524	Кронштейн	Загрузка ...
1.4.6	TS04451017522	Кронштейн	Загрузка ...
1.4.7	GBT5789-M8X20-8.8-A2L	Болт M8X16-10.9-A2L	Загрузка ...
1.4.8	TS04451017107	Плита	Загрузка ...
1.4.9	TS04451017512a	Лестница посадочная	Загрузка ...
2	TS04451017000	Лестница посадочная	Загрузка ...
2.1	GBT16674.1-M10X50-8.8-A3L	Болт шестигранный фланцевый M10X50-8.8-A3L	Загрузка ...
2.2	GBT6177.1-M10-8-A3L	Гайка с фланцем M10-8-A3L	Загрузка ...
2.3	TB3S451017206a	Лестница посадочная	Загрузка ...
2.3.1	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый M8X20-8.8-A2L	Загрузка ...
2.3.2	TB3S451017108	Плита	Загрузка ...
2.3.3	TS06451017100a	Лестница посадочная	Загрузка ...
2.3.4	TB3S451017100a	Лестница посадочная	Загрузка ...
2.3.5	TS04451017115	Кронштейн	Загрузка ...
2.3.6	TS04451017116	Кронштейн	Загрузка ...
2.3.7	GBT70.1-M8X20-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником M8X20-8.8-A2L	Загрузка ...
2.3.8	GBT93-8-A3L	Шайба стандартная пружинная	Загрузка ...
2.3.9	GBT97.1-8-A3L	Шайба плоская	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
