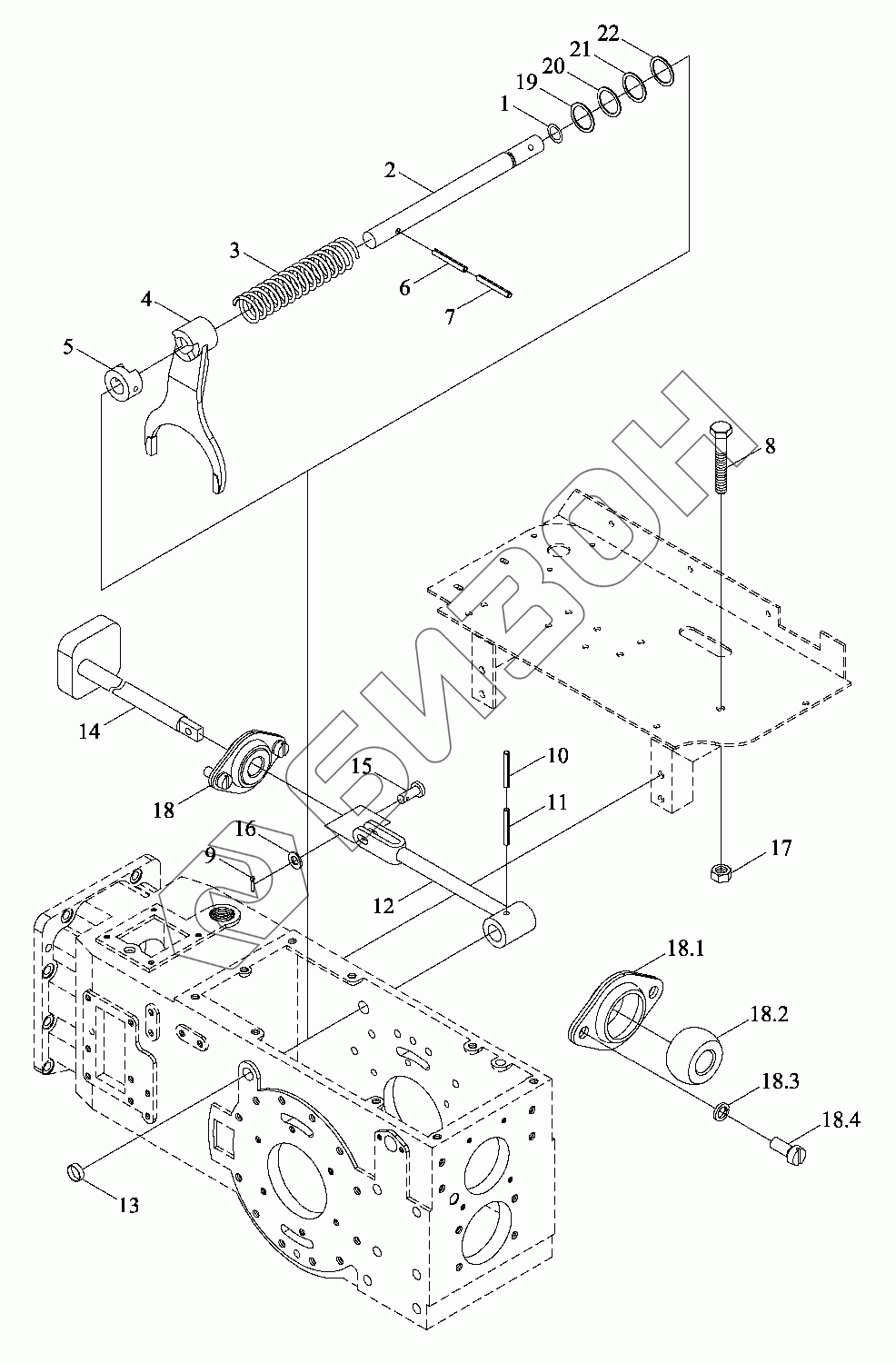

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
18.3
18.4
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04383010000 | TS04383010000 | Механизм управления блокировкой дифференциала в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | FT300.38.158a | Вал |
Загрузка ...
|
|
| 3 | FT300.38.160 | Пружина |
Загрузка ...
|
|
| 4 | FT300.38.159a | Вилка отводная |
Загрузка ...
|
|
| 5 | FT300.38.190 | Втулка |
Загрузка ...
|
|
| 6 | GBT879.1-6X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 7 | GBT879.2-3.5X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT5781-M8X40-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT91-2X14-A0P | Шплинт |
Загрузка ...
|
|
| 10 | GBT879.1-6X35 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 11 | GBT879.2-3.5X35 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 12 | TS04383010003 | Рычаг качающийся |
Загрузка ...
|
|
| 13 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 14 | TS04383010001 | Подножка |
Загрузка ...
|
|
| 15 | GBT882-B6X28 | Вал штыря |
Загрузка ...
|
|
| 16 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 17 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 18 | TG1204.435.4 | Фланец |
Загрузка ...
|
|
| 18.1 | TG1204.435.2-01 | Фланец |
Загрузка ...
|
|
| 18.2 | TG1204.435.2-02 | Втулка |
Загрузка ...
|
|
| 18.3 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 18.4 | GBT818-M6X14-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 19 | TB554.383-05 | Кольцо прокладочное |
Загрузка ...
|
|
| 20 | TB554.383-06 | Кольцо прокладочное |
Загрузка ...
|
|
| 21 | TB554.383-07 | Кольцо прокладочное |
Загрузка ...
|
|
| 22 | TB554.383-08 | Кольцо прокладочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
