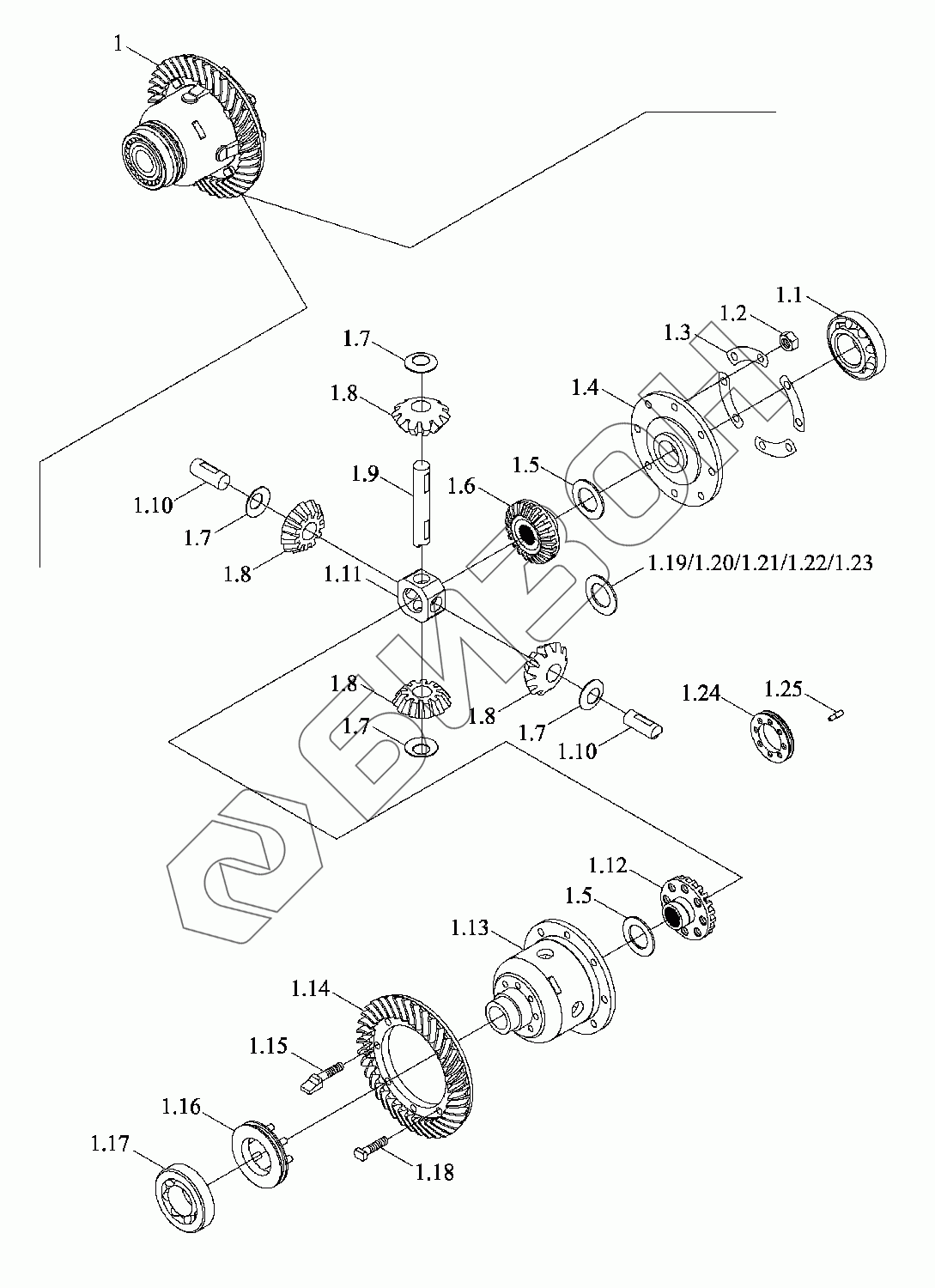

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.7
1.7
1.7
1.8
1.8
1.8
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB554.382 TB554.382 Центральная передача заднего моста в сборе
Загрузка ...
1 FT300.38.012 Механизм дифференциальный
Загрузка ...
1.1 GBT297-32013 Конические роликовые подшипники
Загрузка ...
1.2 GBT6170-M12-8-A3L Гайка шестигранная
Загрузка ...
1.3 FT300.38.152 Подушка
Загрузка ...
1.4 FT300.38.181 Крышка
Загрузка ...
1.5 FT300.38.147 Подушка
Загрузка ...
1.6 FT300.38.144 Колесо зубчатое
Загрузка ...
1.7 FT300.38.148 Подушка
Загрузка ...
1.8 FT300.38.145 Колесо зубчатое
Загрузка ...
1.9 FT300.38.182 Вал
Загрузка ...
1.10 FT300.38.183 Вал
Загрузка ...
1.11 FT300.38.184 Кольцо центральное
Загрузка ...
1.12 FT300.38.143 Колесо зубчатое
Загрузка ...
1.13 FT300.38.180 Корпус картера
Загрузка ...
1.14 FT300.38.141 Колесо зубчатое
Загрузка ...
1.15 FT300.38.185 Болт
Загрузка ...
1.16 FT300.38.019 Замок дифференциальный
Загрузка ...
1.17 GBT297-30211 Подшипники конические роликовые
Загрузка ...
1.18 FT300.38.186 Болт
Загрузка ...
1.19 FT300.38.196 Подушка
Загрузка ...
1.20 FT300.38.197 Подушка
Загрузка ...
1.21 FT300.38.198 Подушка
Загрузка ...
1.22 FT300.38.199 Подушка
Загрузка ...
1.23 FT300.38.200 Подушка
Загрузка ...
1.24 FT300.38.157 Дифференциальный замок
Загрузка ...
1.25 FT300.38.156 Штырь запирающий
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
