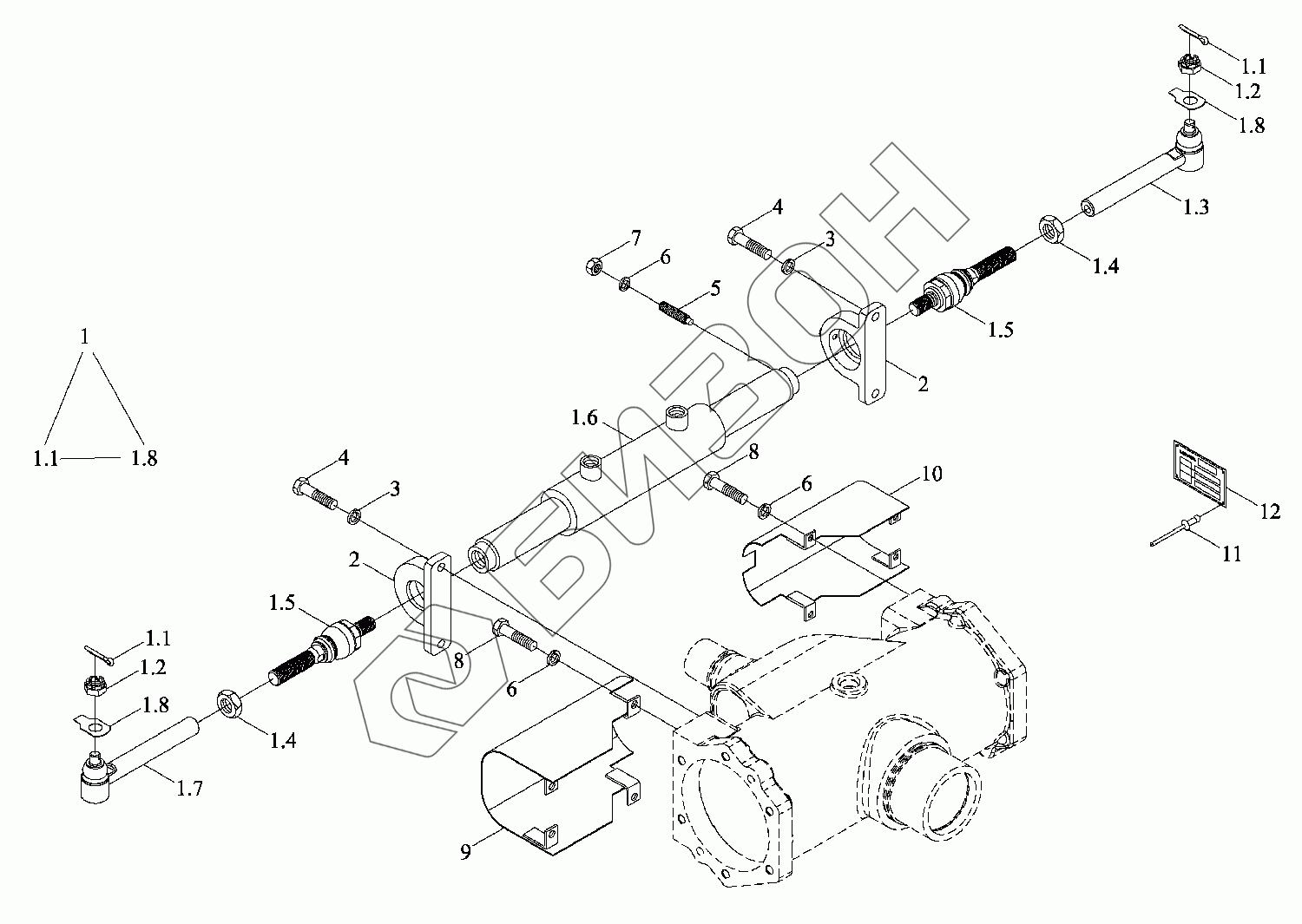

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 3
1
1.1
1.1
1.2
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.8
2
2
3
3
4
4
5
6
6
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311210000 | TC02311210000 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 1 | TC02311210003 | Цилиндр |
Загрузка ...
|
|
| 1.1 | GBT91-3.2X40-A0P | Шплинт |
Загрузка ...
|
|
| 1.2 | TC02311010075 | Гайка шестигранная рифленая |
Загрузка ...
|
|
| 1.3 | TC02311020011 | Рулевая тяга |
Загрузка ...
|
|
| 1.4 | GBT6173-M22X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 1.5 | TC02311010077 | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 1.6 | TC02311170004 | Цилиндр рулевого управления |
Загрузка ...
|
|
| 1.7 | TC02311020008 | Рулевая тяга |
Загрузка ...
|
|
| 1.8 | GBT854-22 | Прокладное кольцо |
Загрузка ...
|
|
| 2 | TC02311010085 | Основание опорное |
Загрузка ...
|
|
| 3 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 4 | GBT5783-M12X35-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT75-M8X35-14H-A2L | Винт |
Загрузка ...
|
|
| 6 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 7 | TC02311020021 | Колпак защитный |
Загрузка ...
|
|
| 8 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TC02311170050 | Кожух защитный |
Загрузка ...
|
|
| 10 | TC02311010015 | Кожух защитный |
Загрузка ...
|
|
| 11 | GBT827-2.5X4-A0P | Заклёпка |
Загрузка ...
|
|
| 12 | 9F650-26B010004A0 | Табличка паспортная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
