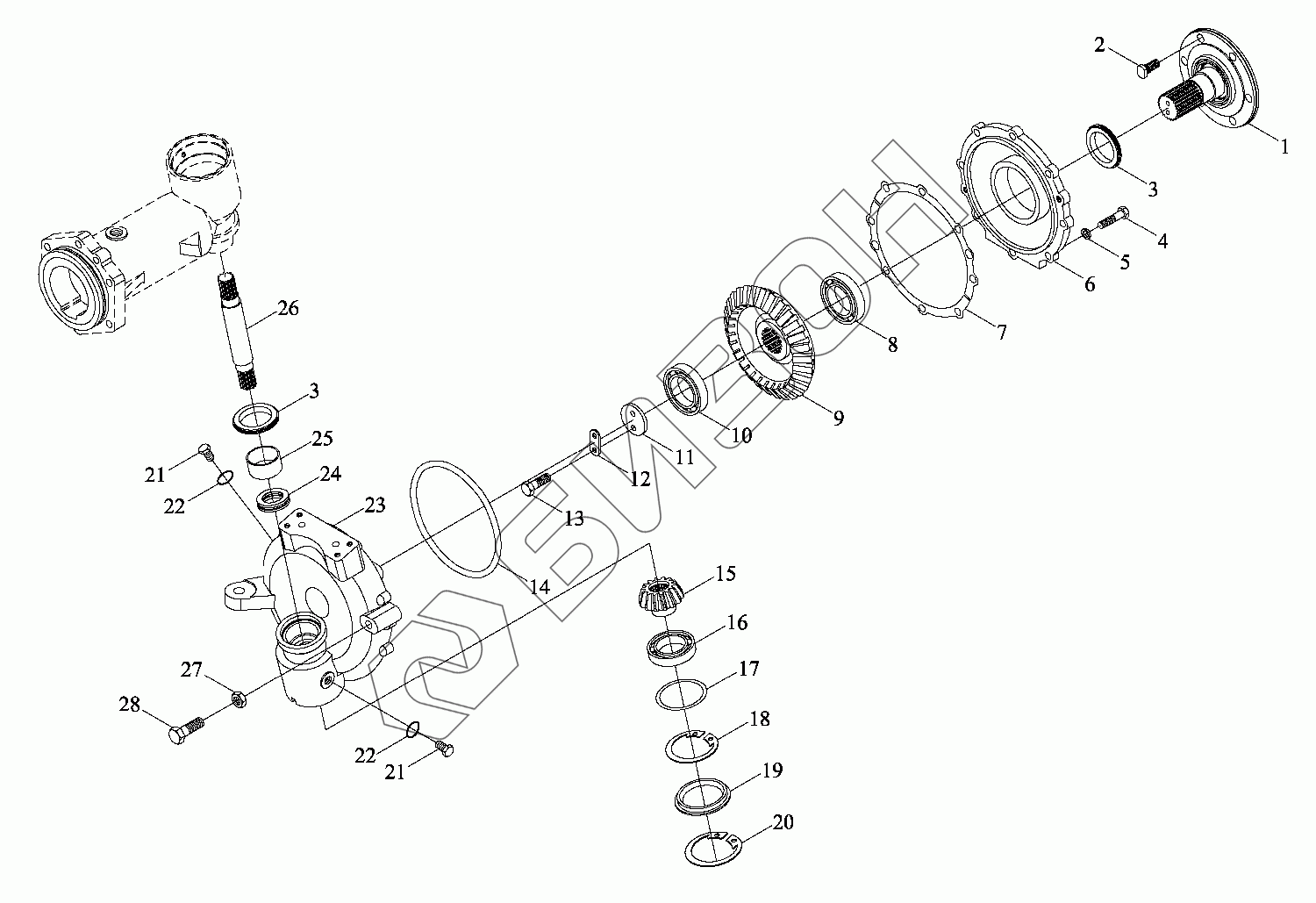

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 4
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311020012 | TC02311020012 | Конечная передача |
Загрузка ...
|
|
| TC02311210000 | TC02311210000 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| TC02311020013 | TC02311020013 | Конечная передача |
Загрузка ...
|
|
| 1 | TC02311020014 | Вал |
Загрузка ...
|
|
| 2 | TC02311020015 | Болт |
Загрузка ...
|
|
| 3 | TC02311010032 | Сальник |
Загрузка ...
|
|
| 4 | GBT5783-M10X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 6 | TC02311010050 | Крышка большая торцевая |
Загрузка ...
|
|
| 7 | TC02311010060 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | GBT276-6410 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 9 | TC02311020019 | Зубчатое колесо |
Загрузка ...
|
|
| 10 | GBT276-6310 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 11 | TC02311010055 | Прокладка |
Загрузка ...
|
|
| 12 | TC02311010054 | Пластина замочная |
Загрузка ...
|
|
| 13 | GBT5783-M10X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT3452.1-243X5.30G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | TC02311020020 | Зубчатое колесо |
Загрузка ...
|
|
| 16 | GBT276-6308 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 17 | TC02311010059 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | GBT893.1-90 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 19 | TC02311010058 | Крышка герметическая |
Загрузка ...
|
|
| 20 | GBT893.1-102 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 21 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 22 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 23 | TC02311010048 | Корпус картера |
Загрузка ...
|
|
| 23 | TC02311010047 | Корпус картера |
Загрузка ...
|
|
| 24 | GBT301-51107 | Подшипник |
Загрузка ...
|
|
| 25 | TC02311010057 | Втулка |
Загрузка ...
|
|
| 26 | TC02311010056 | Вал |
Загрузка ...
|
|
| 27 | GBT6172.1-M16-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 28 | GBT5783-M16X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
