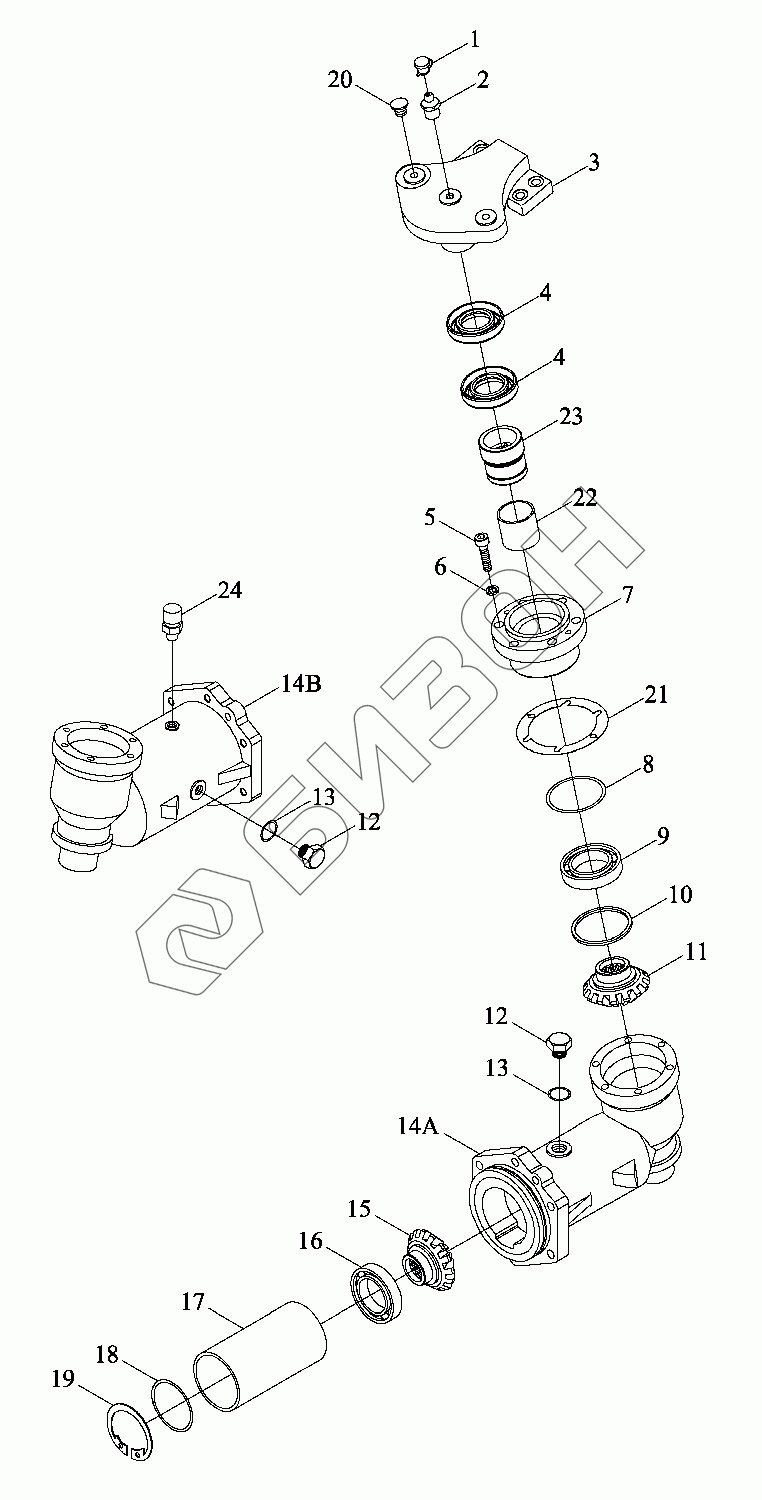

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
14
14
15
16
17
18
19
20
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC02311020002 TC02311020002 Левый привод
Загрузка ...
TC02311020003 TC02311020003 Правый привод
Загрузка ...
TC02311210000 TC02311210000 Передний ведущий мост в сборе
Загрузка ...
1 TD800.311C.1-01 Колпачок пылезащитный
Загрузка ...
2 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
3 TC02311010041 Крышка соединительная
Загрузка ...
4 GBT9877.1-FB65X85X10D Уплотнение оси вращения
Загрузка ...
5 GBT70.1-M8X25-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 GBT93-8-A0P Гровер
Загрузка ...
7 TC02311010044 Щит торцовый
Загрузка ...
8 GBT3452.1-92.5X5.30G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
9 GBT276-6211 Шарикоподшипник радиальный
Загрузка ...
10 TC02311010039 Подушка
Загрузка ...
11 TC02311020018 Зубчатое колесо
Загрузка ...
12 TD904.311K.1-13 Пробка резьбовая
Загрузка ...
13 GBT3452.1-21.2X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
14 TC02311020006 Корпус картера
Загрузка ...
14 TC02311020004 Корпус картера
Загрузка ...
15 TC02311020017 Зубчатое колесо
Загрузка ...
16 GBT276-6309 Шарикоподшипник радиальный
Загрузка ...
17 TC02311020005 Патрубок
Загрузка ...
18 TC02311010073 Прокладка регулировочная
Загрузка ...
19 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
20 TC02311010074 Заглушка
Загрузка ...
21 TC02311010040 Площадка пусковая регулировки
Загрузка ...
22 TC02311010043 Подшипник
Загрузка ...
23 TC02311010042 Втулка
Загрузка ...
24 TD904.311K.1.6 Пробка вентиляционная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
