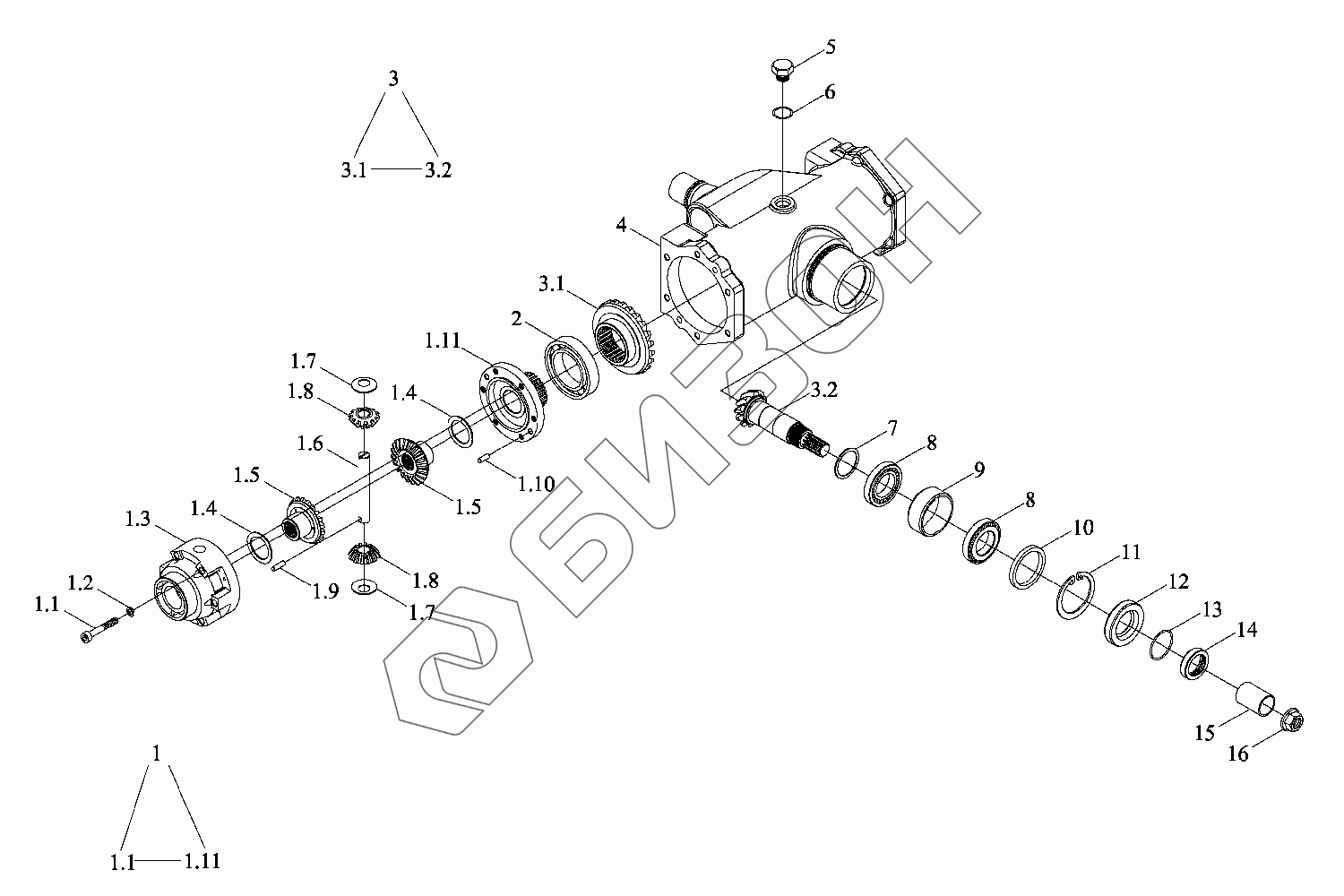

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 6
1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.7
1.8
1.8
1.9
1.10
1.11
2
3
3.1
3.2
4
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311210000 | TC02311210000 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| TC02311010002 | TC02311010002 | Картер редуктора главной передачи |
Загрузка ...
|
|
| 1 | TC02311010018 | Механизм дифференциальный |
Загрузка ...
|
|
| 1.1 | GBT70.1-M10X70-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 1.2 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 1.3 | TC02311010027 | Картер дифференциала |
Загрузка ...
|
|
| 1.4 | TC02311010030 | Подушка |
Загрузка ...
|
|
| 1.5 | TC02311010035 | Колесо зубчатое |
Загрузка ...
|
|
| 1.6 | TC02311010033 | Вал |
Загрузка ...
|
|
| 1.7 | TC02311010031 | Подушка |
Загрузка ...
|
|
| 1.8 | TC02311010034 | Колесо зубчатое |
Загрузка ...
|
|
| 1.9 | GBT119.1-8h8X45-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 1.10 | GBT119.1-8h8X20-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 1.11 | TC02311010028 | Корпус правый |
Загрузка ...
|
|
| 2 | GBT276-6216 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 3 | TC02311010026 | Колесо зубчатое |
Загрузка ...
|
|
| 3.1 | TC02311010029 | Колесо зубчатое |
Загрузка ...
|
|
| 3.2 | TC02311010020 | Вал |
Загрузка ...
|
|
| 4 | TC02311010019 | Корпус картера |
Загрузка ...
|
|
| 5 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 6 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | TC02311010083 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | GBT297-32208 | Конические роликовые подшипники |
Загрузка ...
|
|
| 9 | TC02311010022 | Рукав перегородки |
Загрузка ...
|
|
| 10 | TC02311010023 | Кольцо регулировочное |
Загрузка ...
|
|
| 11 | GBT893.1-80 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 12 | GBT9877.1-FB55X80X8D | Уплотнение оси вращения |
Загрузка ...
|
|
| 13 | GBT3452.1-41.2X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TC02311010025 | Гнездо сальника |
Загрузка ...
|
|
| 15 | TC02311010024 | Чехол защитный |
Загрузка ...
|
|
| 16 | TC02311010088 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
