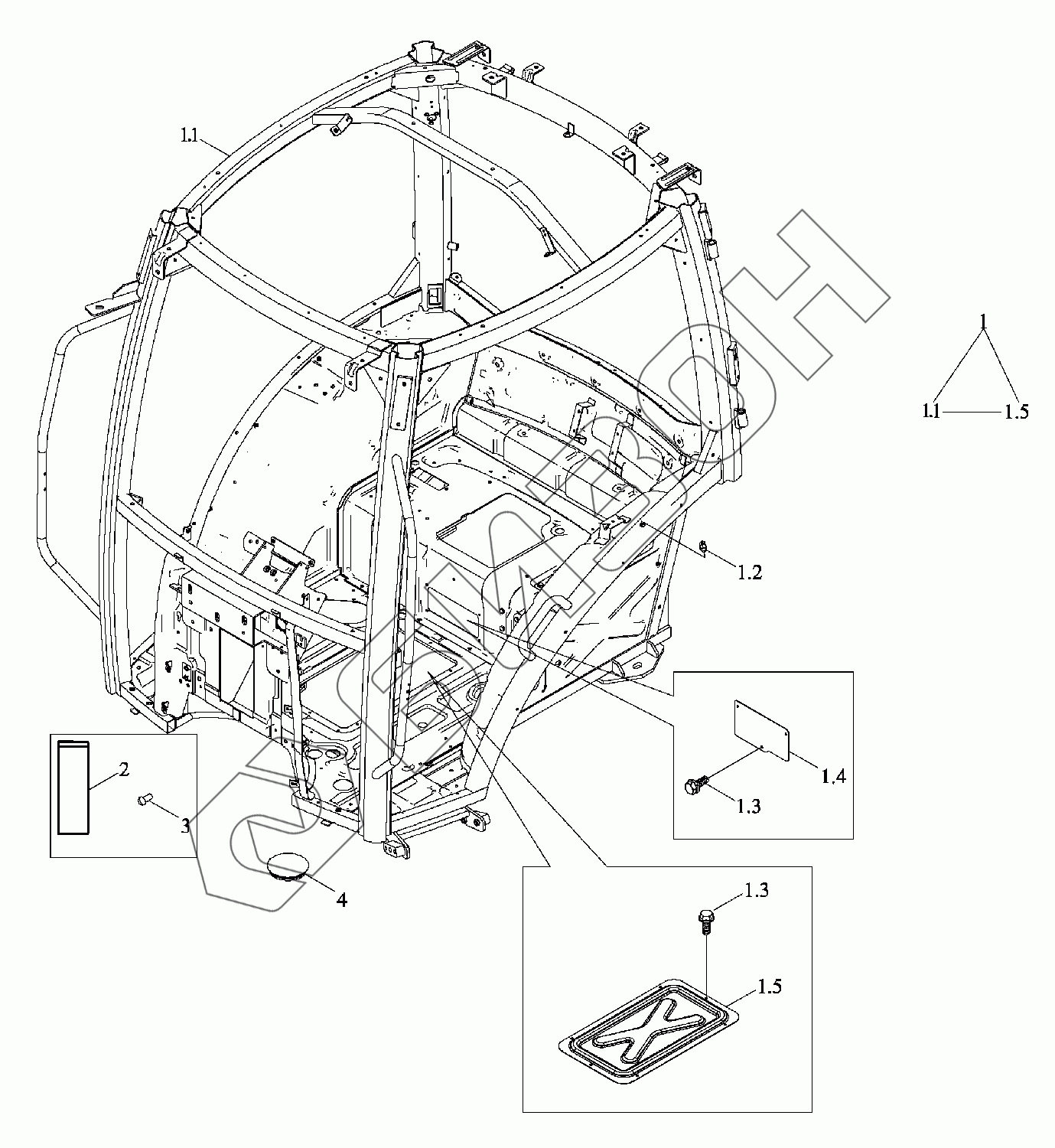

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Каркас кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.3
1.4
1.5
2
3
4
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04451030000K TS04451030000K Кабина в сборе
Загрузка ...
1 TS04451010001b Водительский кабинет
Загрузка ...
1.1 TS04451011000b Водительский кабинет
Загрузка ...
1.2 TS06451011153 Гнездо монтажное
Загрузка ...
1.3 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
1.4 TS04451012005 Крышка
Загрузка ...
1.5 TS04451012001a Кожух смотрового люка
Загрузка ...
2 TS04451030001K Маркировка
Загрузка ...
3 GBT12618-3X15 Заклёпка
Загрузка ...
4 TD800.452-11 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
