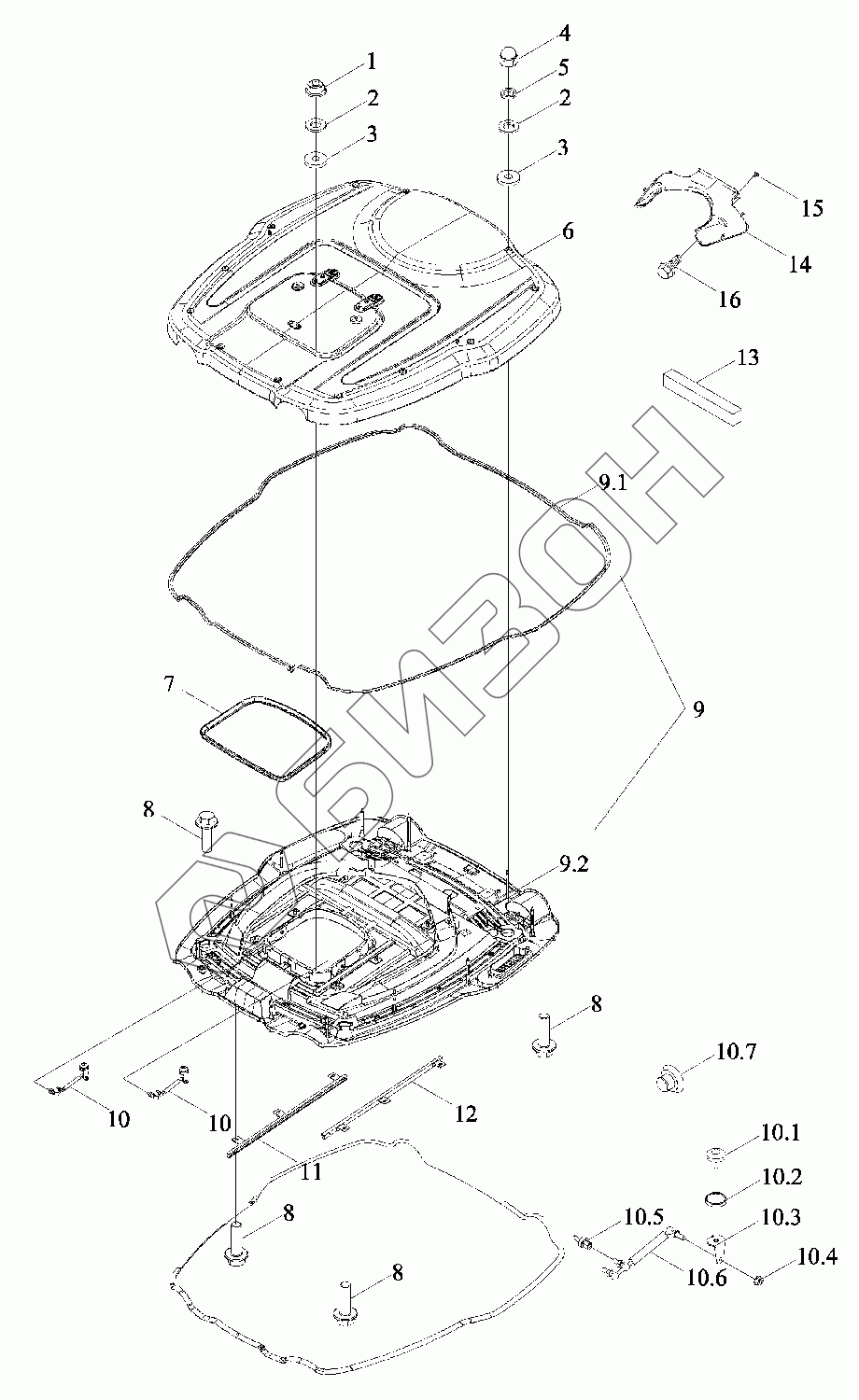

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Крыша
1
2
2
3
3
4
5
6
7
8
8
8
8
9
9.1
9.2
10
10
10.1
10.2
10.3
10.4
10.5
10.6
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451030000K | TS04451030000K | Кабина в сборе |
Загрузка ...
|
|
| TS04453015000K | TS04453015000K | Крышка |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 4 | GBT923-M6-A1-50 | Гайка с фланцем |
Загрузка ...
|
|
| 5 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 6 | TS04453025100a | Внешняя верхняя накладка |
Загрузка ...
|
|
| 7 | TS04453015400 | Прокладка крышки люка |
Загрузка ...
|
|
| 8 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TS04453015202b | Внутренняя верхняя накладка |
Загрузка ...
|
|
| 9.1 | TS04453015501 | Полоса уплотнительная |
Загрузка ...
|
|
| 9.2 | TS04453015200b | Внутренняя верхняя накладка |
Загрузка ...
|
|
| 10 | TS06453015600 | Пружина |
Загрузка ...
|
|
| 10.1 | TS04451013106 | Болт |
Загрузка ...
|
|
| 10.2 | TS06453015605 | Подушка |
Загрузка ...
|
|
| 10.3 | TS06453015607 | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 10.4 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10.5 | TS06453015602 | Гнездо монтажное |
Загрузка ...
|
|
| 10.6 | TS06453015601 | Пружина пневматическая |
Загрузка ...
|
|
| 10.7 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 11 | TS06453015800 | Направляющая |
Загрузка ...
|
|
| 12 | TS06453015700 | Направляющая |
Загрузка ...
|
|
| 13 | TS06453015010 | Губки |
Загрузка ...
|
|
| 14 | TS04453015320a | Воздуховод |
Загрузка ...
|
|
| 15 | Q69208 | Клипса |
Загрузка ...
|
|
| 16 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
