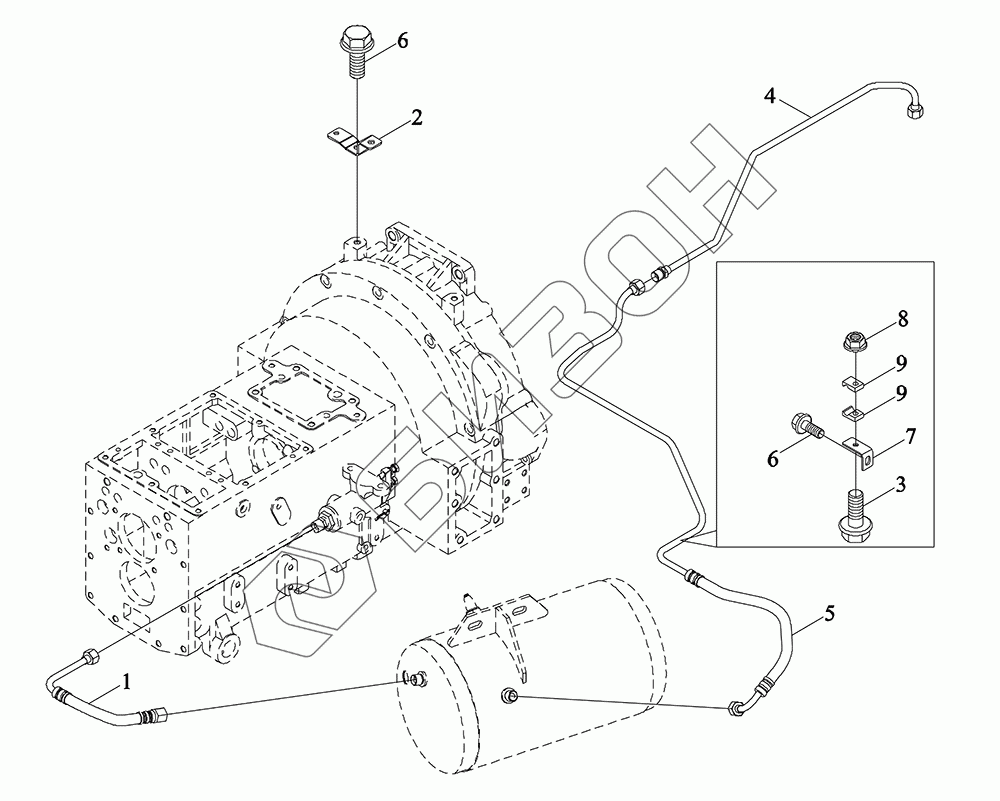

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Газопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04803040000K TS04803040000K Газопровод в сборе
Загрузка ...
1 TS04803010006 Труба впускная
Загрузка ...
2 TS04803040003K Кронштейн жгута проводов
Загрузка ...
3 GBT5789-M8X35-8.8-A2L Болт с фланцем
Загрузка ...
4 TS04803040001K Трубка газоотводная
Загрузка ...
5 TS04803010004 Труба впускная
Загрузка ...
6 GBT5789-M10X16-8.8-A3L Болт с фланцем
Загрузка ...
7 TS04803010007 Кронштейн струбцины трубы
Загрузка ...
8 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
9 TB454.40X-01 Зажим трубный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
