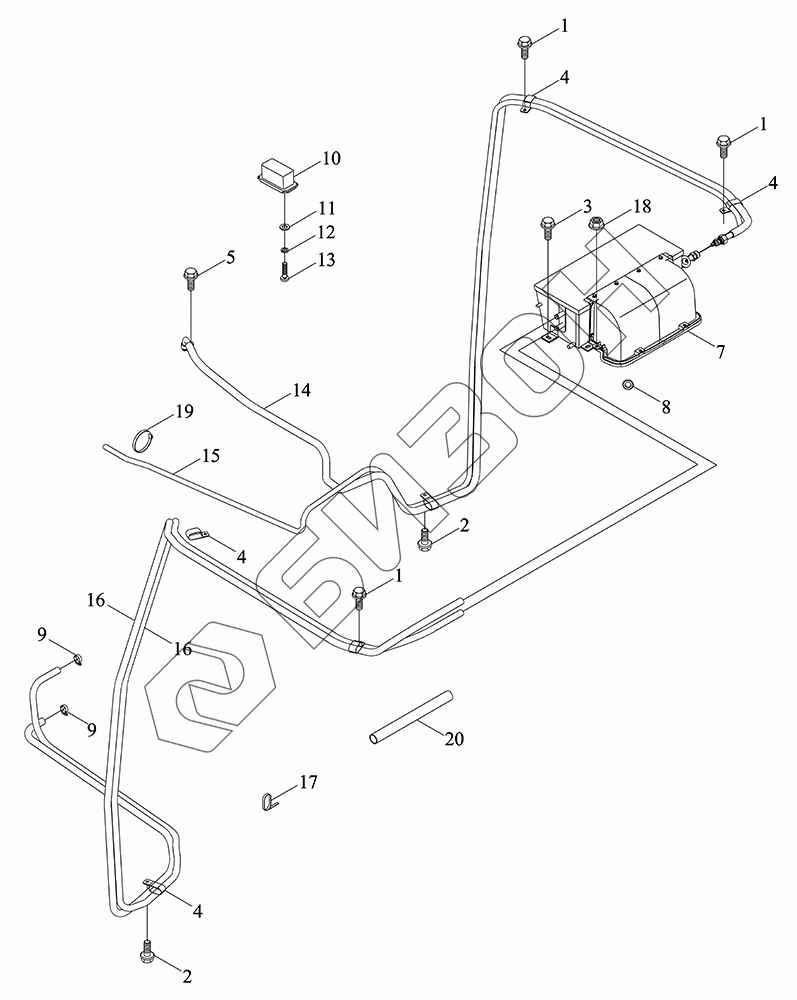

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Система кондиционирования воздуха (кабина)
1
1
1
2
2
3
4
4
4
4
5
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04811050000K | TS04811050000K | Система кондиционирования воздуха в сборе кабины |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 7 | TS06811010062 | Испаритель в сборе |
Загрузка ...
|
|
| 8 | TS06811010013 | Бандаж |
Загрузка ...
|
|
| 9 | Q67522 | Хомут |
Загрузка ...
|
|
| 10 | TS06811010001 | Панель управления |
Загрузка ...
|
|
| 11 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 14 | TS04811050001K | Шланг |
Загрузка ...
|
|
| 15 | TS04811010003 | Шланг |
Загрузка ...
|
|
| 16 | TS04811010010 | Водопровод |
Загрузка ...
|
|
| 17 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | Q67407300 | Лента стяжная |
Загрузка ...
|
|
| 20 | TS06811010063 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
