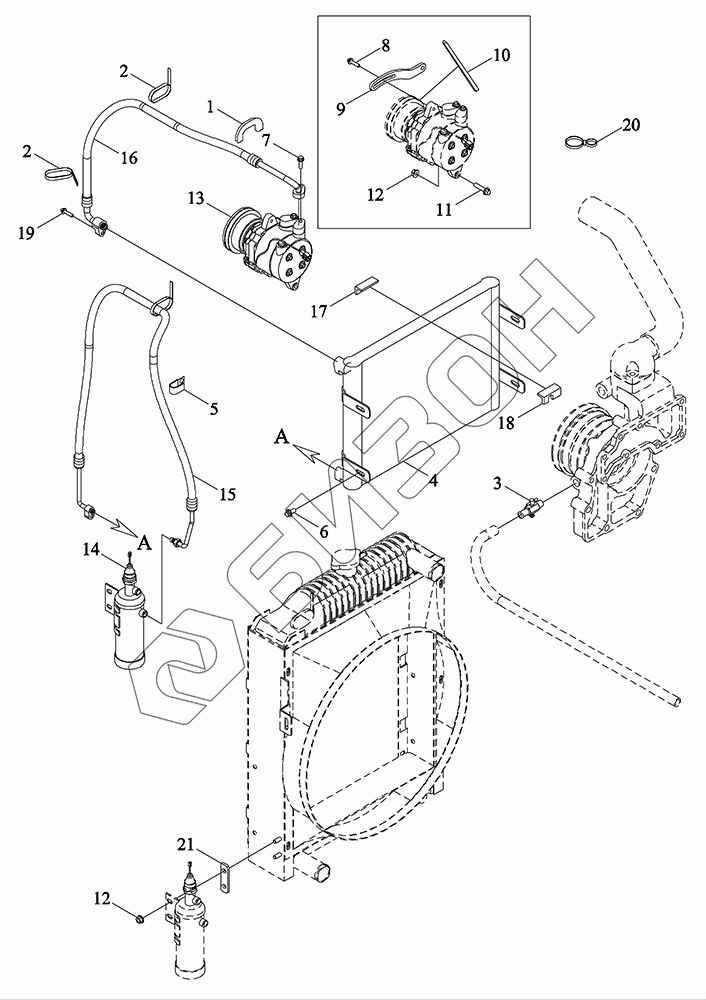

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Система кондиционирования воздуха (двигатель)
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04812080000K | TS04812080000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | TS04812010009 | Лента защитная |
Загрузка ...
|
|
| 2 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 3 | TS04812010010 | Клапан приемный |
Загрузка ...
|
|
| 4 | TS04812010001 | Конденсатор в сборе |
Загрузка ...
|
|
| 5 | FT304.48L.203 | Скоба зажимная |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 9 | TS04812010008 | Плита |
Загрузка ...
|
|
| 10 | TS04812080004K | Пояс компрессора |
Загрузка ...
|
|
| 11 | GBT16674.1-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TS04812010007a | Компрессор |
Загрузка ...
|
|
| 14 | TS04812010003 | Баллон осушительный |
Загрузка ...
|
|
| 15 | TS04812020004a | Шланг |
Загрузка ...
|
|
| 16 | TS04812060001Ka | Трубопровод |
Загрузка ...
|
|
| 17 | TS04812080001K | Приклейка |
Загрузка ...
|
|
| 18 | TS04812080002K | Дисконт |
Загрузка ...
|
|
| 19 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 21 | TS04812060002K | Лист прокладочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
