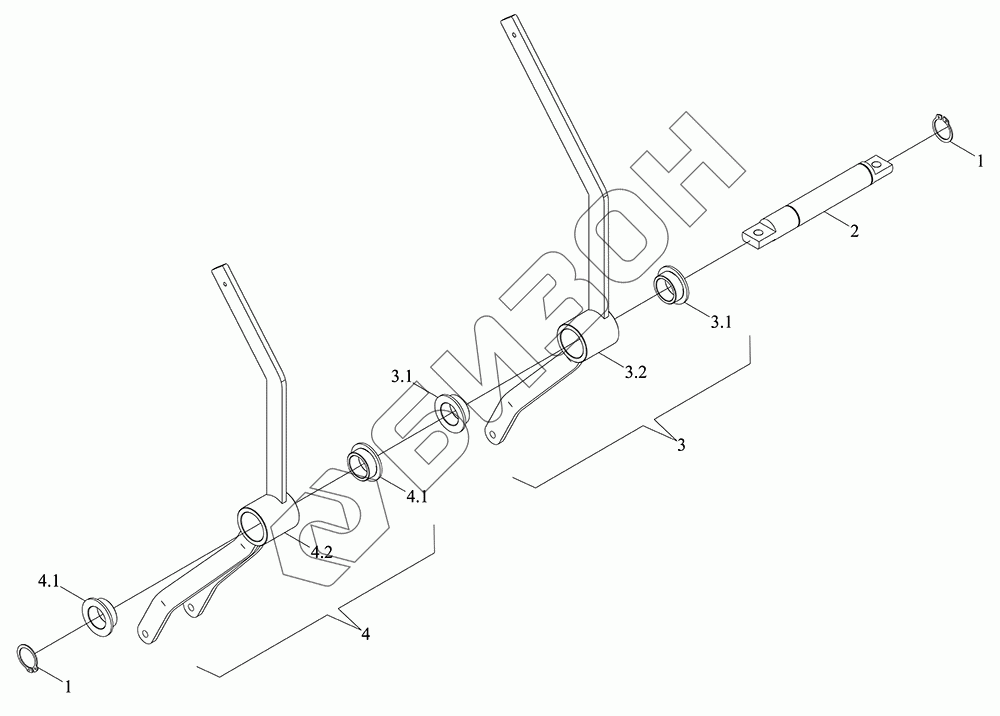

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Механизм управления подъемником 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3.1
3.1
3.2
4
4.1
4.1
4.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04552030013 TS04552030013 Управление подъемным устройством
Загрузка ...
TS04552020000 TS04552020000 Механизм управления подъемником в сборе
Загрузка ...
1 GBT894.1-20 Кольцо стопорное
Загрузка ...
2 TS04552020004 Ось фиксирования
Загрузка ...
3 TS04552030017 Управление подъемным устройством
Загрузка ...
3.1 TB704.58A.11.1-01 Втулка нейлоновая
Загрузка ...
3.2 TS04552030018 Управление подъемным устройством
Загрузка ...
4 TS04552030014 Управление подъемным устройством
Загрузка ...
4.1 TB704.58A.11.1-01 Втулка нейлоновая
Загрузка ...
4.2 TS04552030015 Управление подъемным устройством
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
