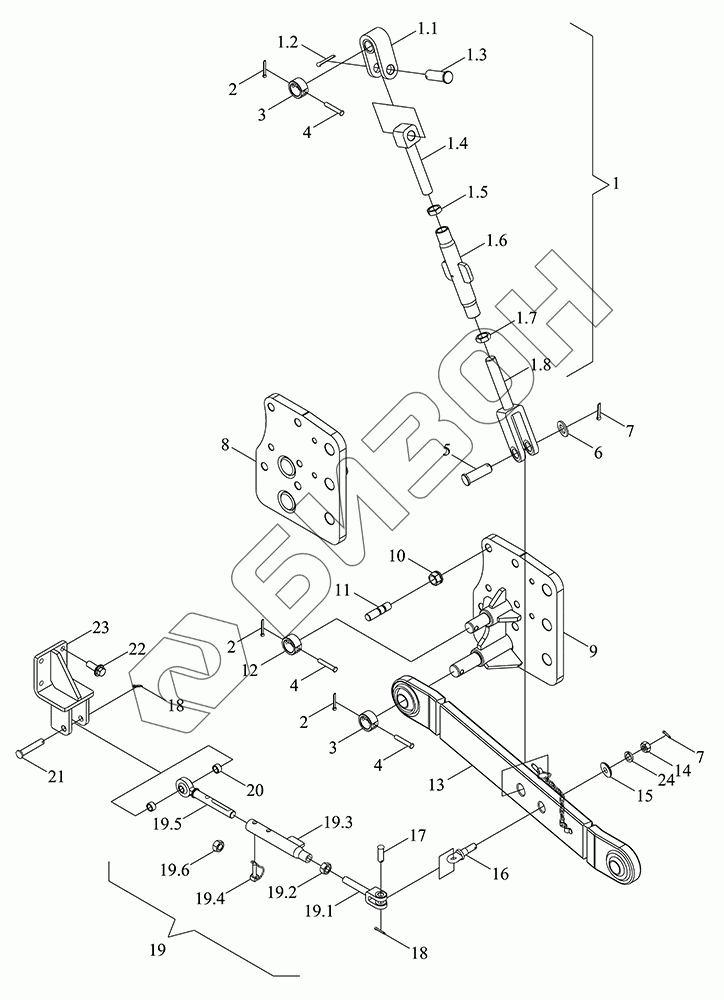

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Навеска
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
2
2
3
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19.1
19.2
19.3
19.4
19.5
19.6
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.56A | TB704.56A | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TB704.56A.4 | Рычаг подъемный |
Загрузка ...
|
|
| 1.1 | TB704.56A.4.2 | Вилка соединительная |
Загрузка ...
|
|
| 1.2 | GBT91-6.3X45-A3L | Шплинт |
Загрузка ...
|
|
| 1.3 | FT65.56.151 | Штифт соединительный |
Загрузка ...
|
|
| 1.4 | TB704.56A.4-02 | Стержень винта |
Загрузка ...
|
|
| 1.5 | FT65.56.117 | Контргайка правая |
Загрузка ...
|
|
| 1.6 | TB704.56A.4.1 | Футерка |
Загрузка ...
|
|
| 1.7 | FT65.56.150 | Гайка стопорная |
Загрузка ...
|
|
| 1.8 | TB704.56A.4-01 | Вилка соединительная |
Загрузка ...
|
|
| 2 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 3 | TB704.56A-02 | Втулка вала 2 |
Загрузка ...
|
|
| 4 | GBT882-B8X48-A2L | Ось штыря |
Загрузка ...
|
|
| 5 | FT65.56.151 | Штифт соединительный |
Загрузка ...
|
|
| 6 | FT65.56.152 | Шайба |
Загрузка ...
|
|
| 7 | GBT91-6.3X45-A3L | Шплинт |
Загрузка ...
|
|
| 8 | TB704.56A.7 | Основание опорное |
Загрузка ...
|
|
| 9 | TB704.56A.9 | Основание опорное |
Загрузка ...
|
|
| 10 | SPL-CO-M16X1.5-10-F3 | Болт |
Загрузка ...
|
|
| 11 | GBT898-AM16-M16X1.5X45-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 12 | TB704.56A-01 | Втулка вала 1 |
Загрузка ...
|
|
| 13 | TB2S561010021 | Тяга нижняя |
Загрузка ...
|
|
| 14 | GBT6170-M20-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 15 | FT300.56A.111a | Диск |
Загрузка ...
|
|
| 16 | FT300.56A.110a | Штифт соединительный |
Загрузка ...
|
|
| 17 | GBT882-B18X60-A3L | Ось штыря |
Загрузка ...
|
|
| 18 | GBT91-5X32-A3L | Шплинт |
Загрузка ...
|
|
| 19 | TB704.56A.5 | Рычаг ограничительный |
Загрузка ...
|
|
| 19.1 | FT300.56A.161 | Винт регулировочный |
Загрузка ...
|
|
| 19.2 | GBT6170-M22-8-A9L | Болт |
Загрузка ...
|
|
| 19.3 | TB704.56A.5.1 | Трубка проводная |
Загрузка ...
|
|
| 19.4 | FT300.56A.023 | Штырь запирающий |
Загрузка ...
|
|
| 19.5 | TB704.56A.5.2 | Головка шаровая |
Загрузка ...
|
|
| 19.6 | GBT41-M22-5-A9L | Гайка |
Загрузка ...
|
|
| 20 | FT300.56A.103 | Кожух |
Загрузка ...
|
|
| 21 | FT300.56A.102 | Штифт соединительный |
Загрузка ...
|
|
| 22 | GBT5789-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TB704.56A.6 | Основание опорное |
Загрузка ...
|
|
| 24 | GBT93-20-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
