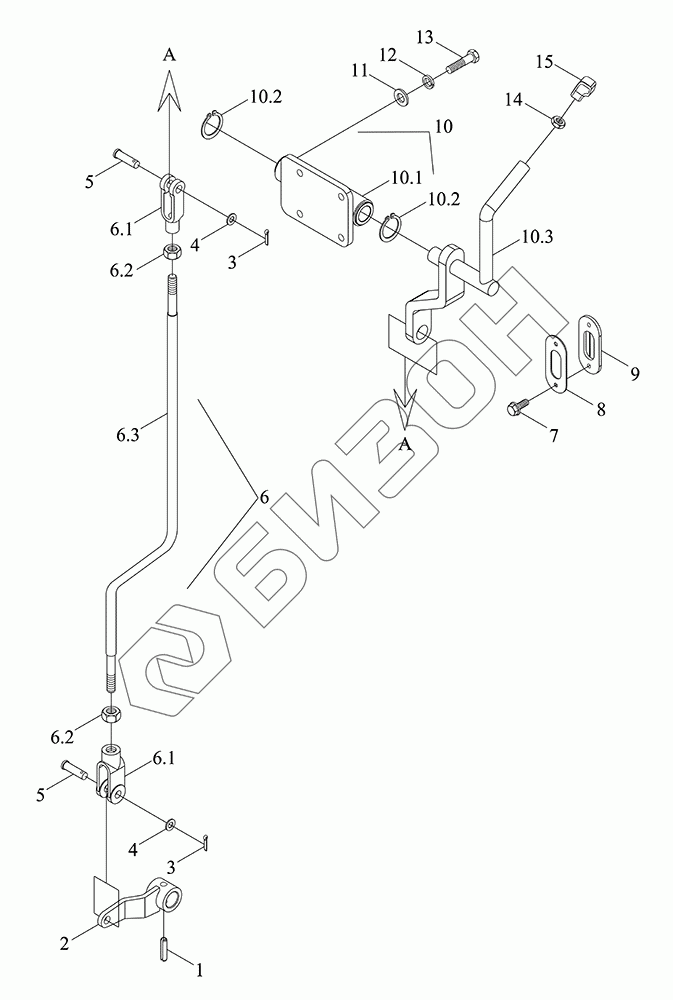

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Механизм управления раздаточной коробкой
1
2
3
3
4
4
5
5
6
6.1
6.1
6.2
6.2
6.3
7
8
9
10
10.1
10.2
10.2
10.3
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04423020000 | TS04423020000 | Механизм управления раздаточной коробкой в сборе |
Загрузка ...
|
|
| 1 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 2 | TS04423010005 | Рычаг качающийся |
Загрузка ...
|
|
| 3 | GBT91-3.2X16-A3L | Шплинт |
Загрузка ...
|
|
| 4 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 6 | TS04423020002 | Тяга |
Загрузка ...
|
|
| 6.1 | FT300.43.108 | Рычаг передней вилки |
Загрузка ...
|
|
| 6.2 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 6.3 | TS04423020001 | Рычак управления |
Загрузка ...
|
|
| 7 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 8 | TS06423010015 | Пластина нажимная |
Загрузка ...
|
|
| 9 | TS06423010014 | Уплотнение |
Загрузка ...
|
|
| 10 | TS04423010022 | Вал |
Загрузка ...
|
|
| 10.1 | TS04423010003 | Держатель опорный |
Загрузка ...
|
|
| 10.2 | GBT894.1-22 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 10.3 | TS04423010002 | Вал |
Загрузка ...
|
|
| 11 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 15 | TS04423010001 | Ручка управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
