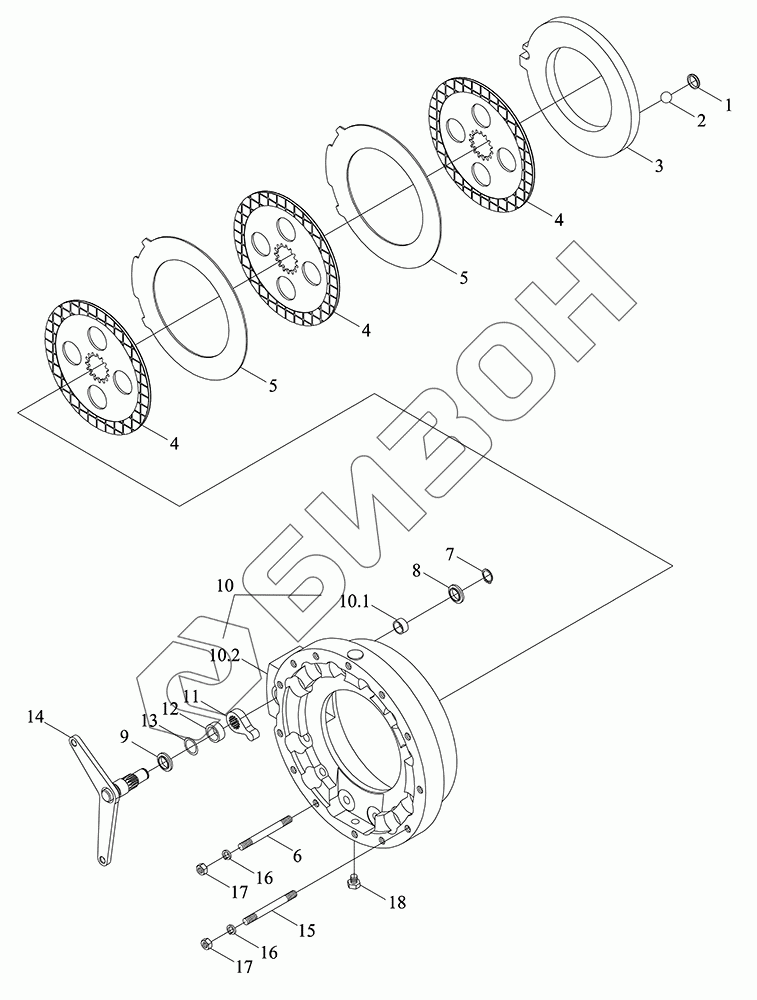

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Левый тормоз
1
2
3
4
4
4
5
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
16
17
17
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.431 | TB704.431 | Тормоз левый в сборе |
Загрузка ...
|
|
| 1 | FT300.43.102 | Пробка коническая |
Загрузка ...
|
|
| 2 | GBT308-18-G100-b | Шарик стальной |
Загрузка ...
|
|
| 3 | TB550.431-01 | Диск напорный |
Загрузка ...
|
|
| 4 | TB550.431.3 | Диск фрикционный |
Загрузка ...
|
|
| 5 | FT300.43.105 | Перегородки |
Загрузка ...
|
|
| 6 | GBT899-AM12-M12X1.25X90-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 7 | GBT894.1-18 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | FT300.43.109b | Шайба |
Загрузка ...
|
|
| 9 | FT300.43.141 | Сальник скелетный 25X35X6 |
Загрузка ...
|
|
| 10 | TB550.431.1a | Корпус картера |
Загрузка ...
|
|
| 10.1 | TB550.431.1-02 | Втулка |
Загрузка ...
|
|
| 10.2 | TB550.431.1-01a | Корпус картера |
Загрузка ...
|
|
| 11 | TB550.431-02 | Блок подводковый |
Загрузка ...
|
|
| 12 | FT300.43.107 | Втулка |
Загрузка ...
|
|
| 13 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TB704.431.1a | Кривошип |
Загрузка ...
|
|
| 15 | GBT899-AM12-M12X1.25X80-10.9-A2L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 16 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 17 | GBT6171-M12X1.25-10-A2L | Гайка |
Загрузка ...
|
|
| 19 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
