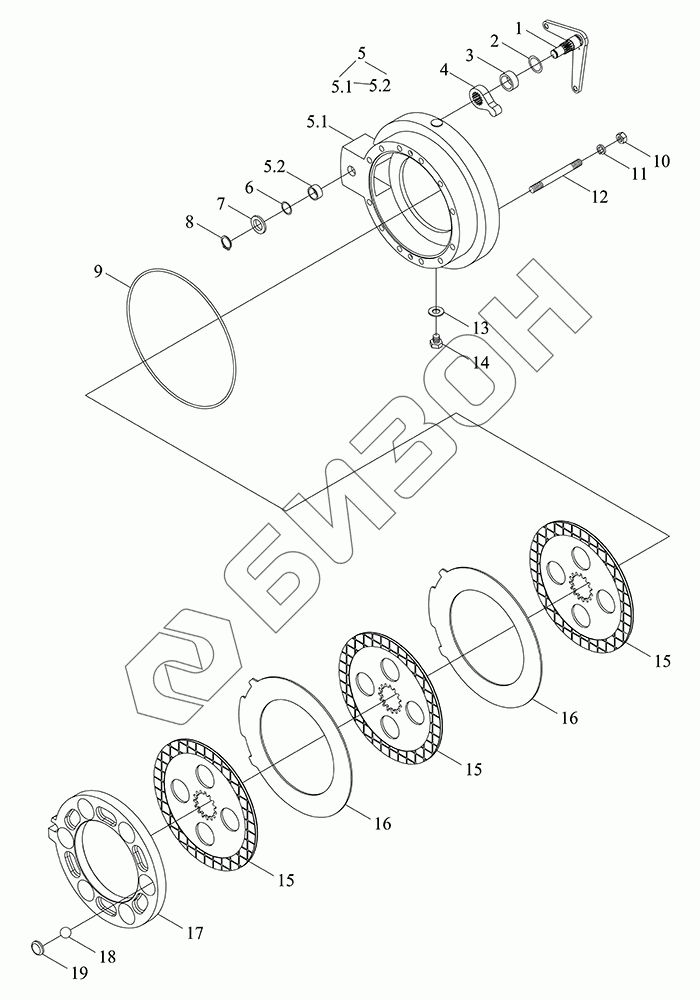

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Правый тормоз
1
2
3
4
5
5.1
5.2
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.432 | TB704.432 | Тормоз правый в сборе |
Загрузка ...
|
|
| 1 | TB704.432.1 | Кривошип |
Загрузка ...
|
|
| 2 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | FT300.43.107 | Втулка |
Загрузка ...
|
|
| 4 | TB550.431-02 | Блок подводковый |
Загрузка ...
|
|
| 5 | TB550.432.1 | Корпус тормоза |
Загрузка ...
|
|
| 5.1 | TB550.432.1-01 | Корпус картера |
Загрузка ...
|
|
| 5.2 | TB550.431.1-02 | Втулка |
Загрузка ...
|
|
| 6 | GBT3452.1-18.0X2.65G | Уплотнительное кольцо |
Загрузка ...
|
|
| 7 | FT300.43.109a | Шайба |
Загрузка ...
|
|
| 8 | GBT894.1-18 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | FT300.43.101 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 10 | GBT6171-M12X1.25-10-A2L | Гайка |
Загрузка ...
|
|
| 11 | GBT93-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | GBT899-AM12-M12X1.25X80-10.9-A2L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 13 | FT300.43.153 | Прокладное кольцо |
Загрузка ...
|
|
| 14 | FT300.43.154 | Пробка резьбовая |
Загрузка ...
|
|
| 15 | TB550.431.3 | Диск фрикционный |
Загрузка ...
|
|
| 16 | FT300.43.105 | Перегородки |
Загрузка ...
|
|
| 17 | TB550.432-01 | Диск напорный |
Загрузка ...
|
|
| 18 | GBT308-18-G100-b | Шарик стальной |
Загрузка ...
|
|
| 19 | FT300.43.102 | Пробка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
