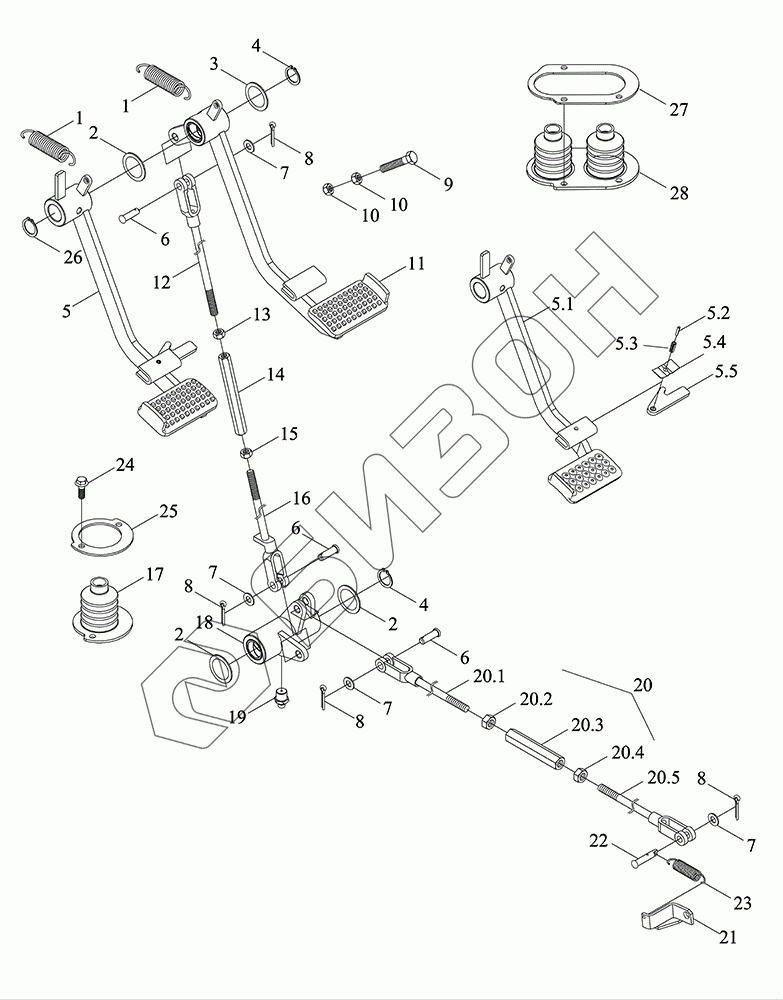

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Механизм управления тормозом
1
1
2
2
2
3
4
4
5
5.1
5.2
5.3
5.4
5.5
6
6
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20.1
20.2
20.3
20.4
20.5
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04433020000 | TS04433020000 | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TD800.43-01 | Пружина педали возвратная |
Загрузка ...
|
|
| 2 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 3 | GBT97.1-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT894.1-25-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | TS04433010025 | Подножка |
Загрузка ...
|
|
| 5.1 | TS04433010026 | Подножка |
Загрузка ...
|
|
| 5.2 | GBT879.2-3.5X18 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 5.3 | GBT879.1-6X18 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 5.4 | LA754.433.2-03 | Пластина прижимная |
Загрузка ...
|
|
| 5.5 | LA754.433.2-02 | Плита блокирующая |
Загрузка ...
|
|
| 6 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 9 | GBT5783-M10X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 11 | TS04433010028 | Подножка |
Загрузка ...
|
|
| 12 | TB604.212.5 | Тяга |
Загрузка ...
|
|
| 13 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 14 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 15 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 16 | TS04433020004 | Тяга нижняя |
Загрузка ...
|
|
| 17 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 18 | TB704.433A.2 | Ступица коромысла подвижная |
Загрузка ...
|
|
| 19 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 20 | TS04433020012 | Тяга тормозная |
Загрузка ...
|
|
| 20.1 | TB704.433A.6 | Тяга тормозная |
Загрузка ...
|
|
| 20.2 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 20.3 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 20.4 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 20.5 | TB704.433A.5 | Тяга тормозная |
Загрузка ...
|
|
| 21 | TB704.433.5 | Пластина навесная |
Загрузка ...
|
|
| 22 | TB704.433-04 | Штифт соединительный |
Загрузка ...
|
|
| 23 | TE250.212D-05 | Пружина |
Загрузка ...
|
|
| 24 | GBT16674.1-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TB3S433040001a | Плита нажимная |
Загрузка ...
|
|
| 26 | GBT894.1-24 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 27 | TB3S433010011a | Втулка тормоза сцепления уплотнительная |
Загрузка ...
|
|
| 28 | TB3S433010010 | Втулка пыленепроницаемая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
