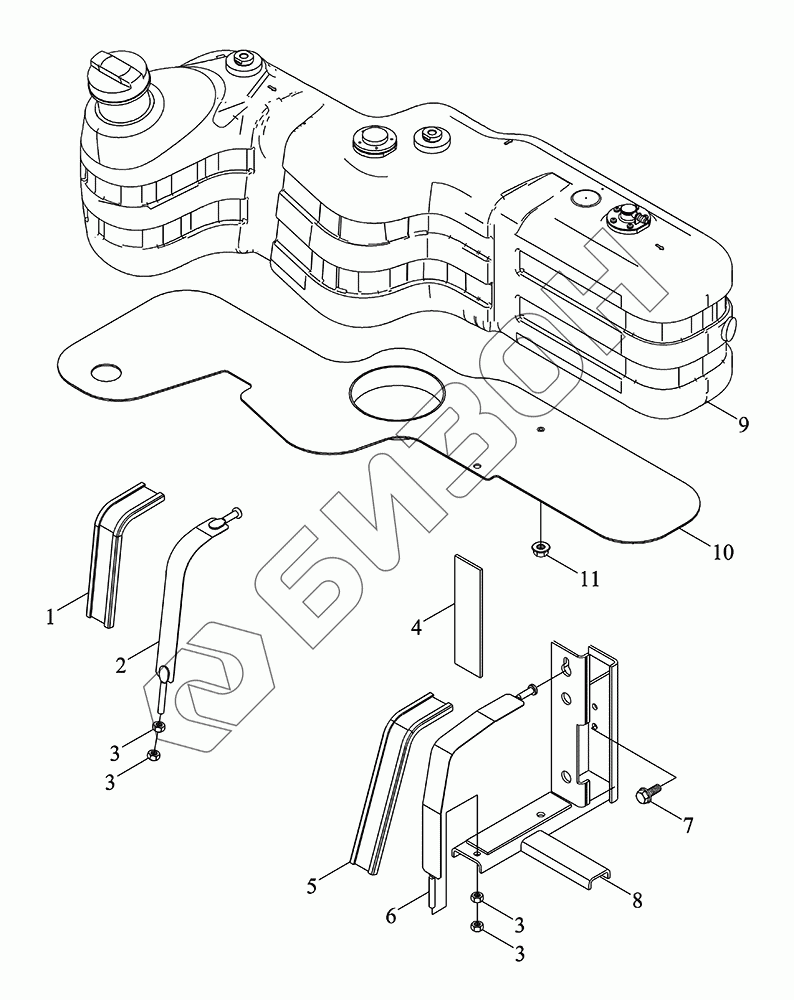

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Монтажный блок топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB1S501040000K TB1S501040000K Блок монтажный топливного бака в сборе
Загрузка ...
1 TS04501010009 Лента резиновая
Загрузка ...
2 TS04501010003 Хомут гибкий
Загрузка ...
3 GBT6170-M10-8-A3L Гайка
Загрузка ...
4 TB604.501-01 Прокладка резиновая
Загрузка ...
5 TB604.501-02 Лента резиновая
Загрузка ...
6 TS04501010008 Хомут гибкий
Загрузка ...
7 GBT5789-M10X20-10.9-A3L Болт с фланцем
Загрузка ...
8 TS04501060006 Кронштейн
Загрузка ...
9 TS04501060001a Маслобак
Загрузка ...
10 TS04501060005 Планка защитная
Загрузка ...
11 GBT6177.1-M10-8-A3L Гайка с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
