Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Ящик инструментальный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
2
3
4
5

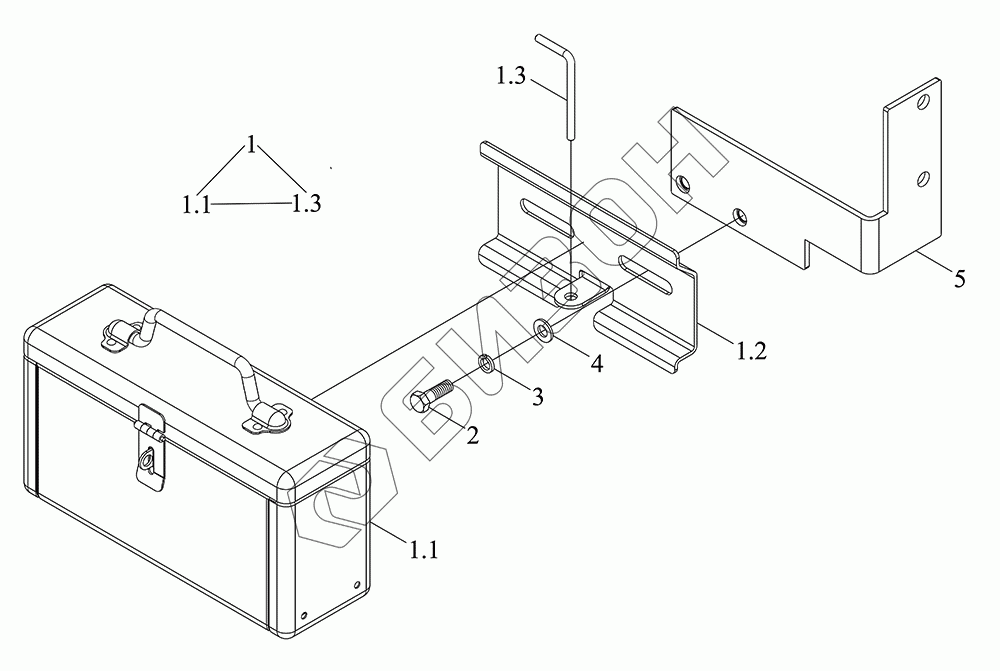

Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04490010000 TS04490010000 Набор инструментов
Загрузка ...
1 TB400.49.1 Ящик инструментальный
Загрузка ...
1.1 TB400.49.1.1 Ящик инструментальный
Загрузка ...
1.2 FT65.49.103 Пластина крепёжная
Загрузка ...
1.3 FT65.49.102 Штырь
Загрузка ...
2 GBT5783-M12X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
3 GBT93-12-A0P Шайба стандартная пружинная
Загрузка ...
4 GBT97.1-12-A0P Шайба плоская
Загрузка ...
5 TS04490010003 Кронштейн монтажный сварной
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
