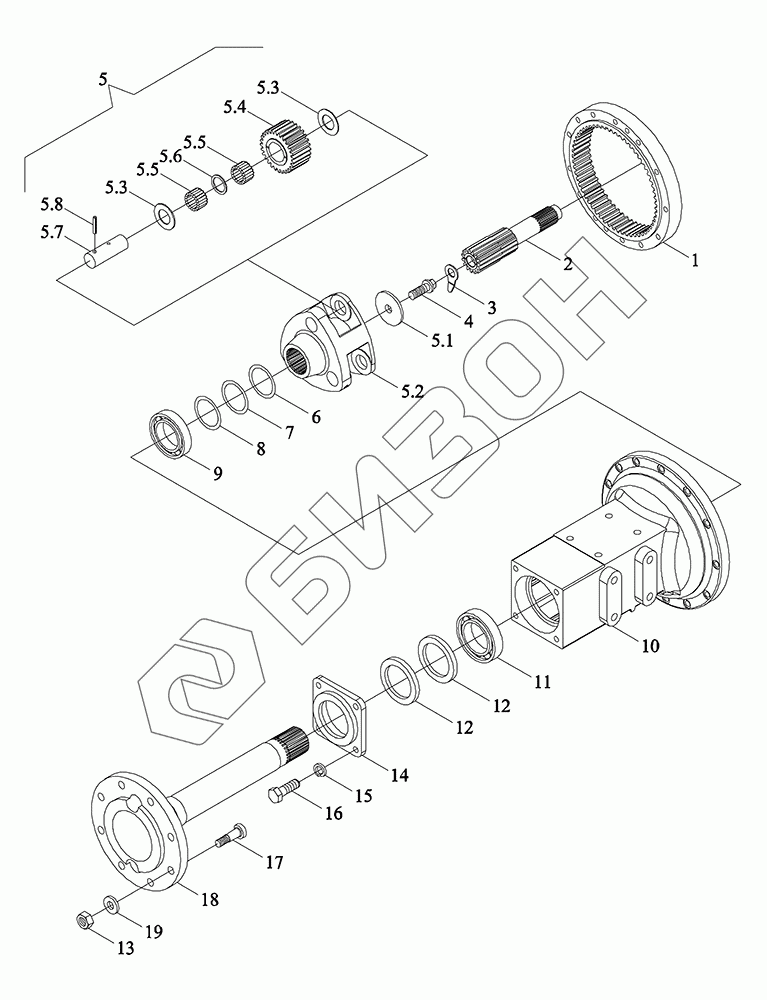

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Передача левая конечная
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04391010000 | TS04391010000 | Конечная передача в сборе(Левая) |
Загрузка ...
|
|
| 1 | TB550.391-04 | Обод |
Загрузка ...
|
|
| 2 | TS04391010008 | Вал |
Загрузка ...
|
|
| 3 | FT300.39.110 | Пластина замочная |
Загрузка ...
|
|
| 4 | FT300.39.112 | Болт |
Загрузка ...
|
|
| 5 | TS04391010003 | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT300.39.111 | Щит |
Загрузка ...
|
|
| 5.2 | TS04391010002 | Водило планетарное |
Загрузка ...
|
|
| 5.3 | TB550.391.1-05 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TS04391010009 | Колесо зубчатое |
Загрузка ...
|
|
| 5.5 | TB550.391.1.1 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | TB550.391.1-04 | Кольцо проставочное |
Загрузка ...
|
|
| 5.7 | TB550.391.1-03 | Вал |
Загрузка ...
|
|
| 5.8 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 6 | TS04391010005 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | TS04391010006 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | TS04391010007 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | GBT276-6212 | Подшипник |
Загрузка ...
|
|
| 10 | TS04391010001 | Корпус картера |
Загрузка ...
|
|
| 11 | GBT276-6214 | Подшипник |
Загрузка ...
|
|
| 12 | GBT9877.1-FB80X105X10D | Уплотнительное кольцо |
Загрузка ...
|
|
| 13 | GBT6176-M18X1.5-LH-10-A3L | Болт |
Загрузка ...
|
|
| 14 | TB550.391-05 | Гнездо сальника |
Загрузка ...
|
|
| 15 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 16 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | FT65.38.222 | Болт |
Загрузка ...
|
|
| 18 | TS04391010004 | Вал |
Загрузка ...
|
|
| 19 | FT804.31B.120 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
