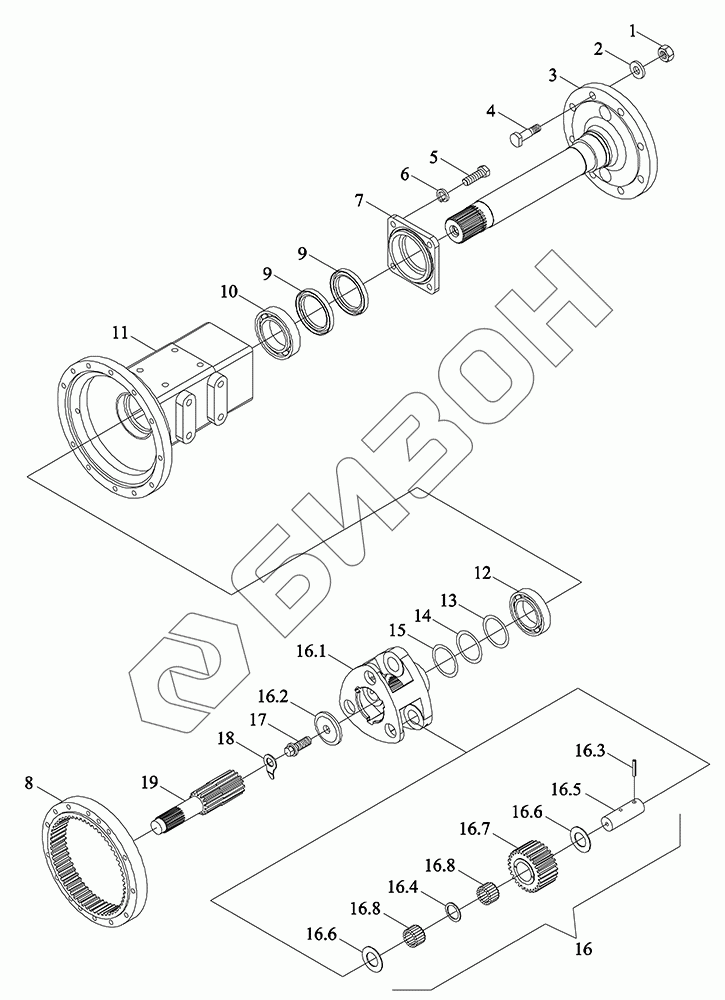

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Передача правая конечная
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.6
16.7
16.8
16.8
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04392010000 | TS04392010000 | Передача правая конечная в сборе |
Загрузка ...
|
|
| 1 | GBT6176-M18X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 2 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 3 | TS04391010004 | Вал |
Загрузка ...
|
|
| 4 | FT65.38.140a | Болт |
Загрузка ...
|
|
| 5 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 7 | TB550.391-05 | Гнездо сальника |
Загрузка ...
|
|
| 8 | TB550.391-04 | Обод |
Загрузка ...
|
|
| 9 | GBT9877.1-FB80X105X10D | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | GBT276-6214 | Подшипник |
Загрузка ...
|
|
| 11 | TS04392010001 | Корпус картера |
Загрузка ...
|
|
| 12 | GBT276-6212 | Подшипник |
Загрузка ...
|
|
| 13 | TS04391010005 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | TS04391010006 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | TS04391010007 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | TS04391010003 | Водило планетарное |
Загрузка ...
|
|
| 16.1 | TS04391010002 | Водило планетарное |
Загрузка ...
|
|
| 16.2 | FT300.39.111 | Щит |
Загрузка ...
|
|
| 16.3 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 16.4 | TB550.391.1-04 | Кольцо проставочное |
Загрузка ...
|
|
| 16.5 | TB550.391.1-03 | Вал |
Загрузка ...
|
|
| 16.6 | TB550.391.1-05 | Кольцо проставочное |
Загрузка ...
|
|
| 16.7 | TS04391010009 | Колесо зубчатое |
Загрузка ...
|
|
| 16.8 | TB550.391.1.1 | Игла роликовая |
Загрузка ...
|
|
| 17 | FT300.39.112 | Болт |
Загрузка ...
|
|
| 18 | FT300.39.110 | Пластина замочная |
Загрузка ...
|
|
| 19 | TS04392010002 | Полуось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
