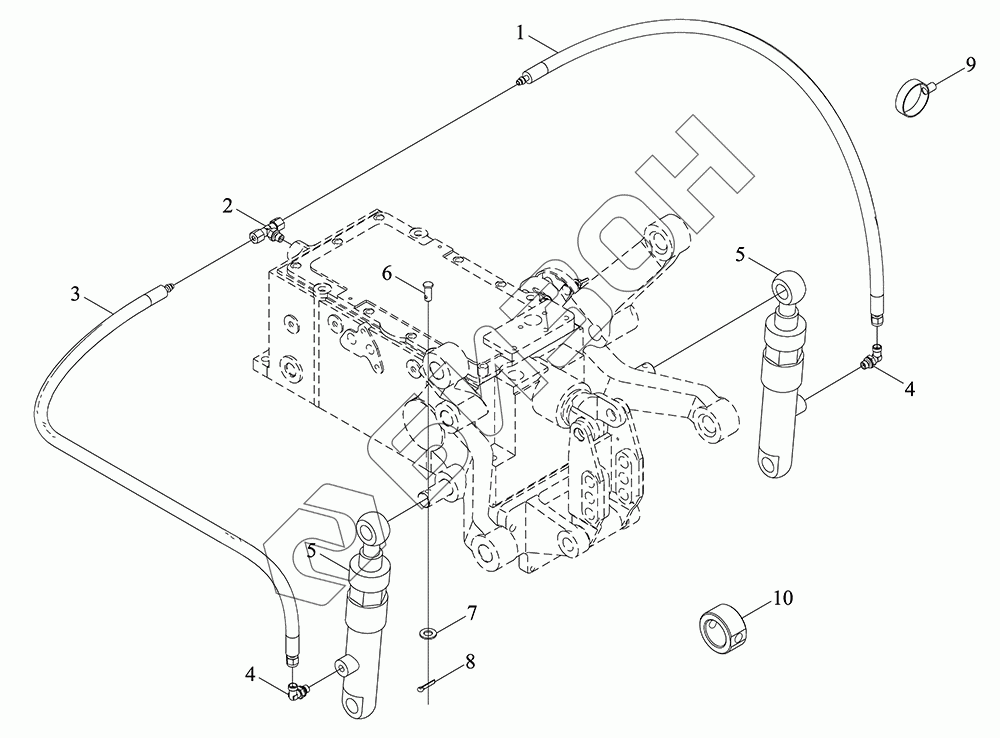

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Подъемник 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S551020000K TB3S551020000K Подъемник в сборе
Загрузка ...
1 TS04551040011 Труба подачи масла
Загрузка ...
2 TC04550100003 Штуцер
Загрузка ...
3 TS04551040010 Труба подачи масла
Загрузка ...
4 TC04550100002 Штуцер
Загрузка ...
5 TB704.55A.2a Цилиндр
Загрузка ...
6 GBT882-B8X50-A3L Ось
Загрузка ...
7 GBT97.1-8-A3L Шайба плоская
Загрузка ...
8 GBT91-3.2X20-A3L Шплинт
Загрузка ...
9 3203505D9-L Держатель
Загрузка ...
10 TB704.56A-01 Втулка вала 1
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
