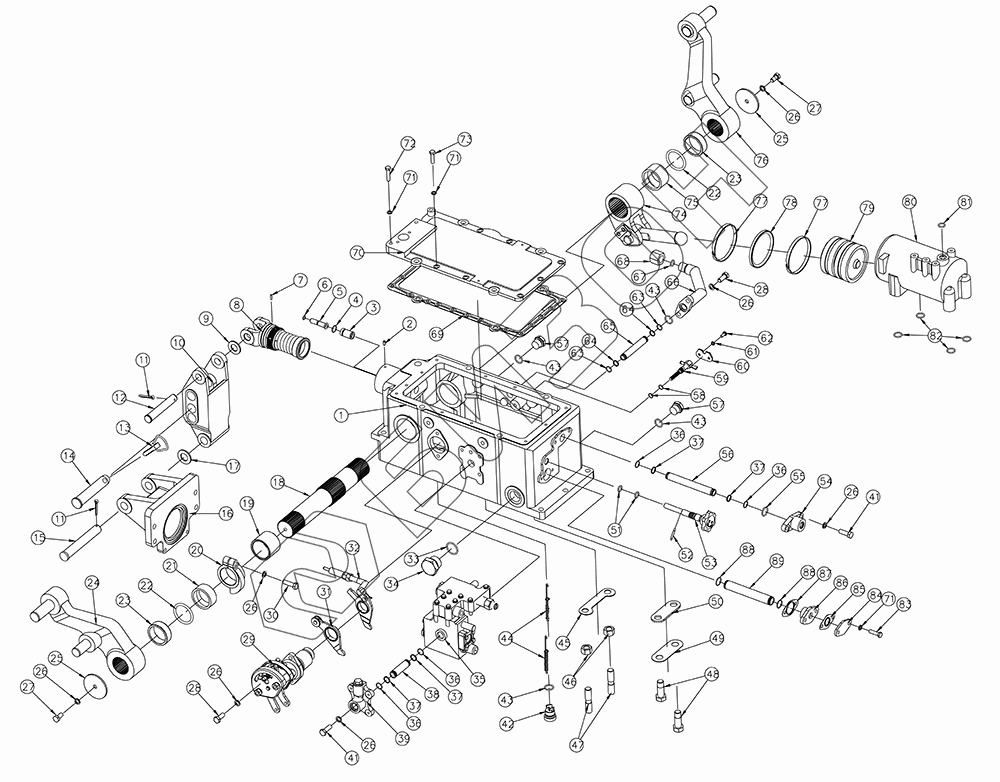

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Подъемник 3
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
26
26
26
26
26
26
26
27
27
28
28
29
30
31
32
33
34
35
36
36
36
36
37
37
37
37
38
39
41
41
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
63
64
64
65
66
67
68
69
70
71
71
71
72
73
74
75
76
77
77
78
79
80
81
82
83
84
85
86
87
88
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S551020001K | TB3S551020001K | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | TC0255101.101A | Корпус картера |
Загрузка ...
|
|
| 2 | GBT75-M6X12-22H | Винты |
Загрузка ...
|
|
| 3 | 25.55.145L | Укупорка герметическая |
Загрузка ...
|
|
| 4 | GBT3452.1-16X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 5 | 25.55.146A | Втулка толкающего стержня |
Загрузка ...
|
|
| 6 | GBT3452.1-8X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 7 | GBT119-C4X14 | Продавать |
Загрузка ...
|
|
| 8 | FT500B.55.022 | Пружина |
Загрузка ...
|
|
| 9 | GBT97.1-20 | Шайба |
Загрузка ...
|
|
| 10 | FT500B.55.130A | Рычаг качающийся |
Загрузка ...
|
|
| 11 | GBT91-5X36 | Продавать |
Загрузка ...
|
|
| 12 | FT500A.55.106 | Штифт соединительный |
Загрузка ...
|
|
| 13 | 25.56.030 | Узел фиксатора и кольца фиксатора |
Загрузка ...
|
|
| 14 | FT500A.55B.182 | Штифт соединительный |
Загрузка ...
|
|
| 15 | 450.55.167 | Штифт соединительный |
Загрузка ...
|
|
| 16 | FT300.55B.128 | Кронштейн |
Загрузка ...
|
|
| 17 | GBT97.1-22 | Шайба |
Загрузка ...
|
|
| 18 | TB704.55A.1.106 | Вал |
Загрузка ...
|
|
| 19 | KM550.55.105-1 | Втулка вала |
Загрузка ...
|
|
| 20 | KM550.55.109 | Кулачок |
Загрузка ...
|
|
| 21 | FT500B.55.104C | Втулка вала |
Загрузка ...
|
|
| 22 | GBT1235-60X5.7 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 23 | FT500B.55.115B | Втулка вала |
Загрузка ...
|
|
| 24 | TB704.55A.1.1 | Плечо подъемное |
Загрузка ...
|
|
| 25 | FT500B.55.127 | Плита нажимная |
Загрузка ...
|
|
| 26 | GBT93-10 | Шайба стандартная пружинная 10 |
Загрузка ...
|
|
| 27 | GBT5783-M10X20 | Болт |
Загрузка ...
|
|
| 28 | GBT5783-M10X25 | Болт |
Загрузка ...
|
|
| 29 | TB504.551F.5.1B | Механизм управления распределителем |
Загрузка ...
|
|
| 30 | GBT5783-M10X35 | Болт |
Загрузка ...
|
|
| 31 | KM550.55.014 | Рычаг |
Загрузка ...
|
|
| 32 | FT500B.55.014 | Рычаг |
Загрузка ...
|
|
| 33 | GBT3765-29.6X2.9 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 34 | TC0255.103 | Заглушка |
Загрузка ...
|
|
| 35 | TS704.55.013B | Распределитель |
Загрузка ...
|
|
| 36 | GBT3452.1-15X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 37 | BY350.55.201 | Кольцо стопорное |
Загрузка ...
|
|
| 38 | FT500B.55.103A | Труба входная |
Загрузка ...
|
|
| 39 | FT500B.55.011C | Плита соединительная |
Загрузка ...
|
|
| 41 | GBT5783-M10X30 | Болт |
Загрузка ...
|
|
| 42 | TS300B.55.110A | Крюк для подвески |
Загрузка ...
|
|
| 43 | GBT3452.1-19X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 44 | FT500A.55.109 | Пружина |
Загрузка ...
|
|
| 45 | FT500B.55.118 | Пластина замочная |
Загрузка ...
|
|
| 46 | GBT6170-M16-10 | Гайка |
Загрузка ...
|
|
| 47 | GBT898-AM16X40-10.9 | Шпилька |
Загрузка ...
|
|
| 48 | FT500B.55.120 | Прокладка |
Загрузка ...
|
|
| 49 | FT500B.55.121 | Пластина замочная |
Загрузка ...
|
|
| 50 | FT500B.55.125 | Болт |
Загрузка ...
|
|
| 51 | GBT3452.1-11.2X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 52 | GBT91-4X20 | Продавать |
Загрузка ...
|
|
| 53 | YT300A.55.014 | Регулятор уровня |
Загрузка ...
|
|
| 54 | TB704.55A.1.105 | Плита соединительная |
Загрузка ...
|
|
| 55 | GBT3452.1-20X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 56 | TB704.55A.117A | Маслопровод |
Загрузка ...
|
|
| 57 | TFP75-2.110 | Пробка резьбовая |
Загрузка ...
|
|
| 58 | GBT3452.1-10X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 59 | FT500B.55.020A | Вал егулирующий |
Загрузка ...
|
|
| 60 | YT300A.55.122 | Плита ограничительная |
Загрузка ...
|
|
| 61 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 62 | GBT5783-M6X14 | Болт |
Загрузка ...
|
|
| 63 | GBT3452.1-13.2X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 64 | FT500B.55.226 | Кольцо стопорное |
Загрузка ...
|
|
| 65 | FT500B.55.105B | Труба выходная |
Загрузка ...
|
|
| 66 | FT500B.55.140A | Стык |
Загрузка ...
|
|
| 67 | GBT3452.1-12.5X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 68 | FT500A.55.123 | Болт |
Загрузка ...
|
|
| 69 | TB400.551A.1-03D | Подушка |
Загрузка ...
|
|
| 70 | TB704.55A.1.102 | Крышка |
Загрузка ...
|
|
| 71 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 72 | GBT5783-M8X35 | Болт |
Загрузка ...
|
|
| 73 | GBT5783-M8X23 | Болт |
Загрузка ...
|
|
| 74 | FT500B.55.016A | Плечо внутреннее и ограничитель поршня |
Загрузка ...
|
|
| 75 | FT500B.55.122B | Втулка вала |
Загрузка ...
|
|
| 76 | TB704.55A.1.2 | Плечо подъемное |
Загрузка ...
|
|
| 77 | GBT15242.2-SD1000-a | Кольцо упорное |
Загрузка ...
|
|
| 78 | GBT15242.1-TF1000B- | Элемент уплотнительный |
Загрузка ...
|
|
| 79 | FT500B.55.137 | Поршень |
Загрузка ...
|
|
| 80 | FT500B.55.106B | Корпус цилиндра |
Загрузка ...
|
|
| 81 | GBT3452.1-13.2X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 82 | GBT3452.1-18X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 83 | GBT5783-M8X30 | Болт |
Загрузка ...
|
|
| 84 | DF65.55.167A | Ободок |
Загрузка ...
|
|
| 85 | DF65.55.168A | Подушка |
Загрузка ...
|
|
| 86 | TB504.551E.1.201 | Плита соединительная |
Загрузка ...
|
|
| 87 | TB504.551E.1.203 | Подушка |
Загрузка ...
|
|
| 88 | GBT3452.1-19X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 89 | TB504.551E.1.202B | Труба фильтровальная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
