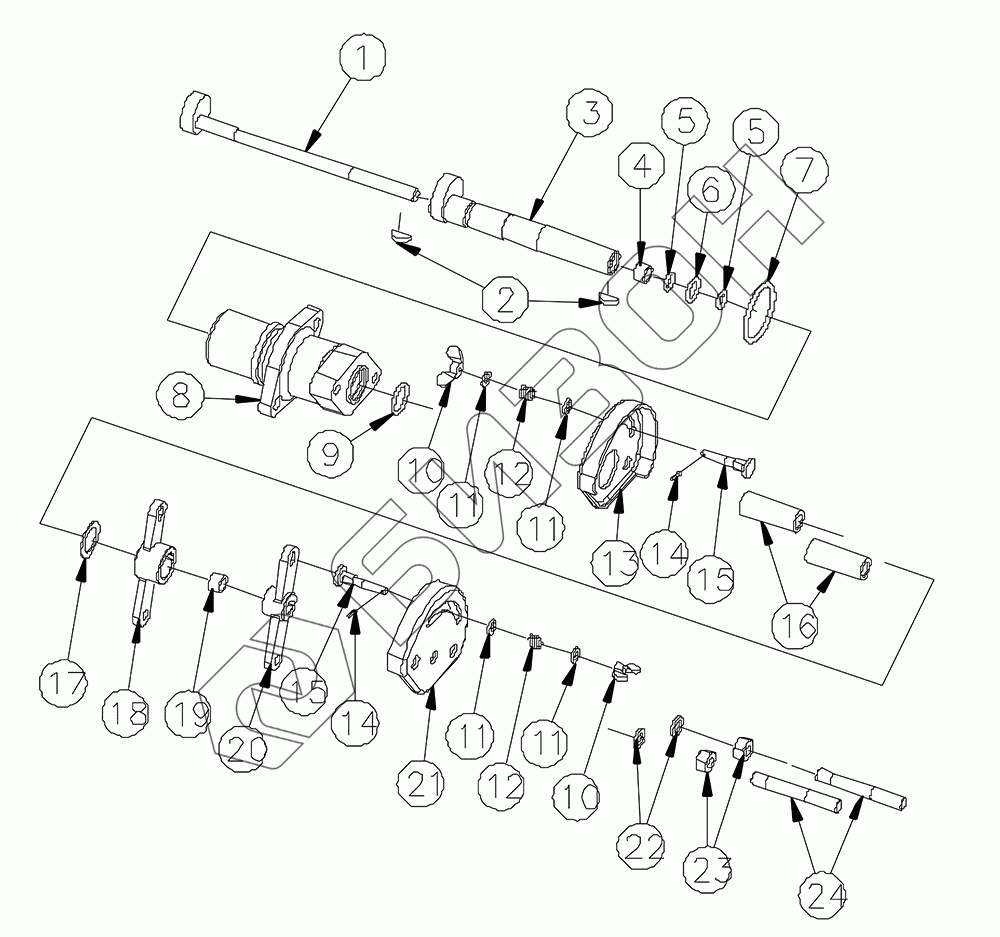

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Механизм управления распределителем
1
2
3
4
5
5
6
7
8
9
10
10
11
11
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB504.551F.5.1B | TB504.551F.5.1B | Механизм управления распределителем |
Загрузка ...
|
|
| 1 | TB504.551.1.1.4B | Эксцентрик регулировки усилия |
Загрузка ...
|
|
| 2 | GBT1099-4X13 | Шпонка |
Загрузка ...
|
|
| 3 | TB504.551.1.1.5C | Патрубок |
Загрузка ...
|
|
| 4 | FT500B.55.199 | Втулка вала |
Загрузка ...
|
|
| 5 | GBT3452.1-9.5X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 6 | GBT3452.1-15X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 7 | GBT3452.1-41.2X3.55 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 8 | TB504.551.1.1-01D | Крепление |
Загрузка ...
|
|
| 9 | GBT3452.1-20X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 10 | GBT62-M6 | Гайка |
Загрузка ...
|
|
| 11 | GBT96-6 | Шайба |
Загрузка ...
|
|
| 12 | 25.55.131 | Пружина |
Загрузка ...
|
|
| 13 | TB504.551.1.1-02 | Сегмент регулировки положения |
Загрузка ...
|
|
| 14 | GBT91-2X12 | Продавать |
Загрузка ...
|
|
| 15 | FT65.57.103 | Винт |
Загрузка ...
|
|
| 16 | TB504.551.1.1-04 | Рукав перегородки |
Загрузка ...
|
|
| 17 | NDF65.55.201 | Прокладное кольцо |
Загрузка ...
|
|
| 18 | TB504.551F.5.1.2 | Рычаг качающийся |
Загрузка ...
|
|
| 19 | NDF550.55.199 | Втулка отсечная |
Загрузка ...
|
|
| 20 | TB504.551F.5.1.1 | Коромысло регулировки усилия |
Загрузка ...
|
|
| 21 | TB504.551.1.1-03 | Сегмент регулировки усилия |
Загрузка ...
|
|
| 22 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 23 | GBT6170-M10 | Болт |
Загрузка ...
|
|
| 24 | GBT898-M10X65 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
