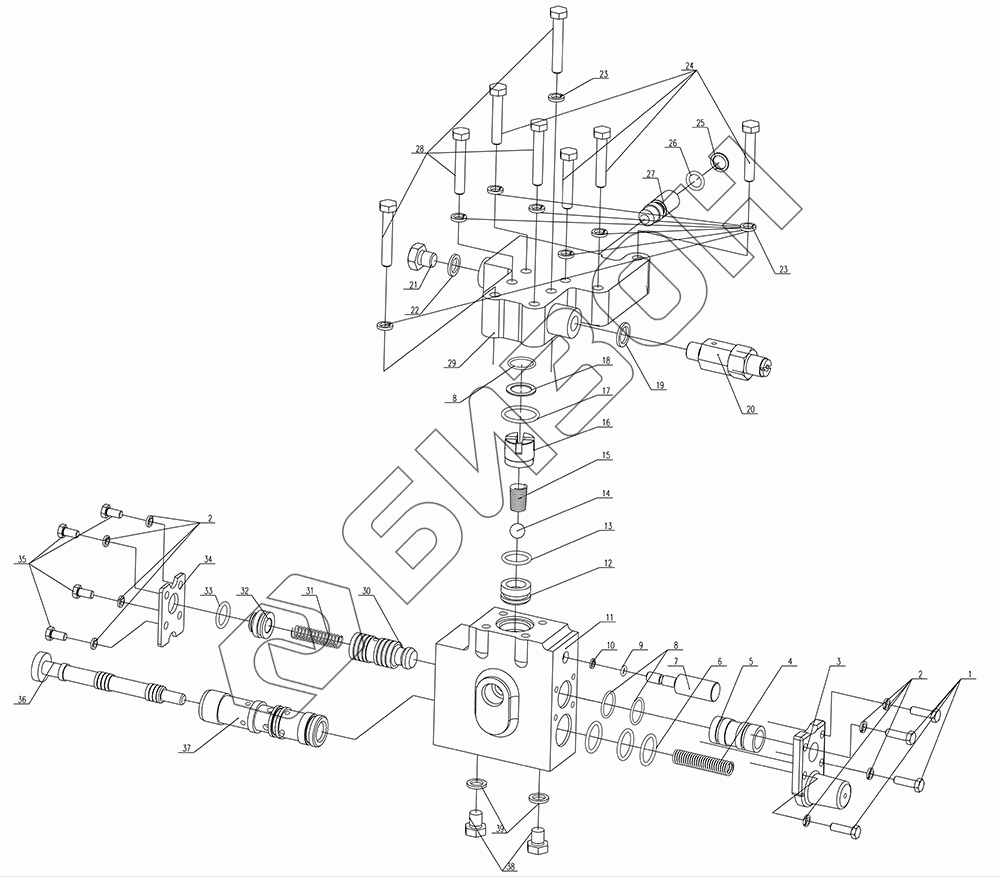

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Распределитель
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS704.55.013B | TS704.55.013B | Распределитель |
Загрузка ...
|
|
| 1 | GBT5783-M6X30 | Болт |
Загрузка ...
|
|
| 2 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 3 | TB504.551E.1.183 | Крышка передняя |
Загрузка ...
|
|
| 4 | 25.55.181 | Пружина |
Загрузка ...
|
|
| 5 | KR130.55.105 | Уплотнительная втулка |
Загрузка ...
|
|
| 6 | GBT3452.1-21.2X2.65 | Кольцо в форме О |
Загрузка ...
|
|
| 7 | TS300B.55.187B | Клапан регулирующий |
Загрузка ...
|
|
| 8 | GBT3452.1-19X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 9 | GBT3452.1-5X1.8 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 10 | FT500B.55.224 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | FT500B.55.117 | Корпус картера |
Загрузка ...
|
|
| 12 | TB704.55A.143 | Держатель обратного клапана |
Загрузка ...
|
|
| 13 | GBT3452.1-19X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 14 | GBT308-1/2"G40b | Шарик стальной |
Загрузка ...
|
|
| 15 | T30.57.144B | Пружина |
Загрузка ...
|
|
| 16 | TB704.55A.201 | Втулка обратного клапана |
Загрузка ...
|
|
| 17 | GBT3452.1-25.7X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 18 | TB704.55A.202 | Прокладка |
Загрузка ...
|
|
| 19 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 20 | TS300B.55.033B | Клапан |
Загрузка ...
|
|
| 21 | JBT1000-M12X1.5 | Пробка резьбовая |
Загрузка ...
|
|
| 22 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 23 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 24 | GBT5782-M8X45 | Болт |
Загрузка ...
|
|
| 25 | E300.55.138 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | GBT3452.1-11.2X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 27 | FT500B.55.246A | Вентиль отключения |
Загрузка ...
|
|
| 28 | GBT5782-M8X50 | Болт |
Загрузка ...
|
|
| 29 | TB704.55A.107A | Основание опорное |
Загрузка ...
|
|
| 30 | TT90.55.173 | Корпус перепускного клапана |
Загрузка ...
|
|
| 31 | 65-4604030-2 | Пружина |
Загрузка ...
|
|
| 32 | 25.55.176A | Заглушка |
Загрузка ...
|
|
| 33 | GBT3452.1-17X2.65 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 34 | BY320.55.180 | Плита предельная |
Загрузка ...
|
|
| 35 | GBT5783-M6X12 | Болт |
Загрузка ...
|
|
| 36 | FT500B.55.218 | Клапан |
Загрузка ...
|
|
| 37 | FT500B.55.217A | Корпус вентиля |
Загрузка ...
|
|
| 38 | JBT1000-M10X1 | Пробка резьбовая |
Загрузка ...
|
|
| 39 | JBT982-10 | Шайба комбинированная уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
