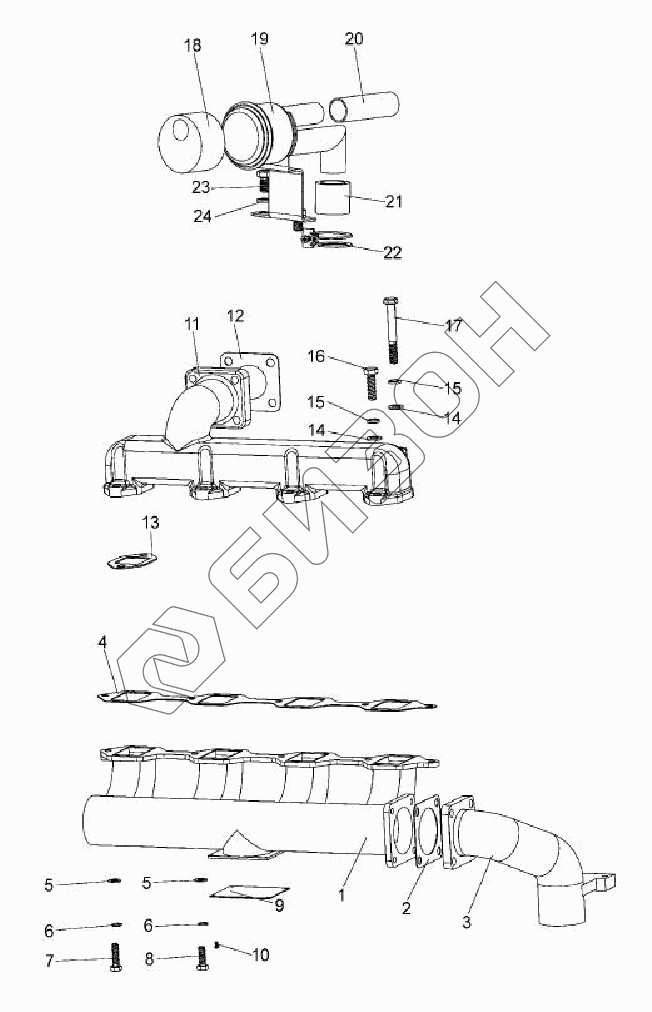

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Коллектор впускной
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4K39T-09002-11 | Коллектор впускной |
Загрузка ...
|
|
| 2 | 4K39T-09004 | Подушка |
Загрузка ...
|
|
| 3 | 4K39T-09003-9 | Патрубок впускной |
Загрузка ...
|
|
| 4 | 4K39T-09001 | Подушка |
Загрузка ...
|
|
| 5 | GBT97.1-8-140HV | Кольцо прокладное |
Загрузка ...
|
|
| 6 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 7 | GBT5783-M8X30 | Болт |
Загрузка ...
|
|
| 8 | GBT5783-M8X25 | Болт |
Загрузка ...
|
|
| 9 | 4K39T-11009 | Маркировка |
Загрузка ...
|
|
| 10 | GBT818-M3X6 | Винт |
Загрузка ...
|
|
| 11 | 4K39T-08001-4 | Трубка выхлопная |
Загрузка ...
|
|
| 12 | 4K39T-08003 | Подушка |
Загрузка ...
|
|
| 13 | 4K39T-08002 | Подушка |
Загрузка ...
|
|
| 14 | GBT97.1-10 | Шайба |
Загрузка ...
|
|
| 15 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 16 | GBT5783-M10X35 | Болт |
Загрузка ...
|
|
| 17 | GBT5782-M10X80 | Болт |
Загрузка ...
|
|
| 18 | 4K39T-34006 | Сетка фильтровальная |
Загрузка ...
|
|
| 19 | 4K39T-34100 | Система вентиляции |
Загрузка ...
|
|
| 20 | JBT8406-A28X400 | Шланг резиновый |
Загрузка ...
|
|
| 21 | JBT8406-A32X40 | Шланг резиновый |
Загрузка ...
|
|
| 22 | ZBT3005-45 | Хомутик |
Загрузка ...
|
|
| 23 | GBT5782-M12X20 | Болт |
Загрузка ...
|
|
| 24 | GBT93-12 | Кольцо прокладное |
Загрузка ...
|
|
| 25 | 4K39T-08004-7 | Патрубок выхлопной |
Загрузка ...
|
|
| 26 | 4K39T-08003 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
