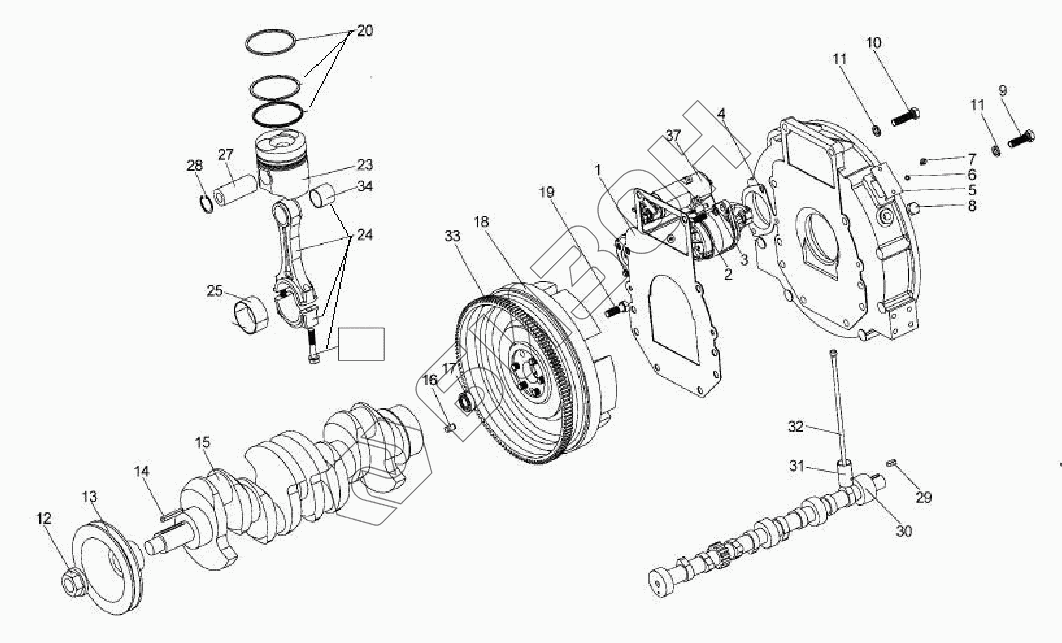

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Маховик, коленвал, рапредвал, стартер, поршень

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
23
24
25
27
28
29
30
31
32
33
34
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4K39T-13004 Подушка
Загрузка ...
2 GBT5783-M12X35 Болт
Загрузка ...
3 GBT93-12 Кольцо прокладочное
Загрузка ...
4 4K39T-13001-2 Картер маховика
Загрузка ...
5 490B-13003 Накладка
Загрузка ...
6 GBT93-6 Кольцо прокладное
Загрузка ...
7 GBT67-M6X10 Винт
Загрузка ...
8 490BT-13008-1 Ввёртыш
Загрузка ...
9 GBT5783-M14X45 Болт
Загрузка ...
10 GBT5783-M14X50 Болт
Загрузка ...
11 GBT93-14 Прокладное кольцо
Загрузка ...
12 4K39T-05002 Болт
Загрузка ...
13 4K39T-05001-9 Шкив
Загрузка ...
14 GBT1096-8X60 Шпонка
Загрузка ...
15 4K41T-05003 Вал коленчатый
Загрузка ...
16 GBT119-B12X20 Штырь
Загрузка ...
17 GBT276-6204-2Z Подшипник
Загрузка ...
18 4K39T-05101-2 Маховик
Загрузка ...
19 4K39T-05004 Болт
Загрузка ...
20 A4K43T-04100 Кольцо поршневое
Загрузка ...
23 A4K43T-04001 Поршень
Загрузка ...
24 A4K41T-04200 Шатун
Загрузка ...
25 4K43T-04005 Вкладыш
Загрузка ...
27 A4K43T-04004 Палец поршневой
Загрузка ...
28 GBT93.1-38 Кольцо ограничительное
Загрузка ...
29 GBT1096-C8X20 Шпонка
Загрузка ...
30 4K39T-06001 Ось кулачка
Загрузка ...
31 4K39T-06002 Толкатель клапана
Загрузка ...
32 4K39T-06003 Штанга толкателя клапана
Загрузка ...
33 490B-05102 Венец маховика зубчатый
Загрузка ...
34 4K39T-04202 Втулка
Загрузка ...
37 QDJ1409E-P Стартер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
