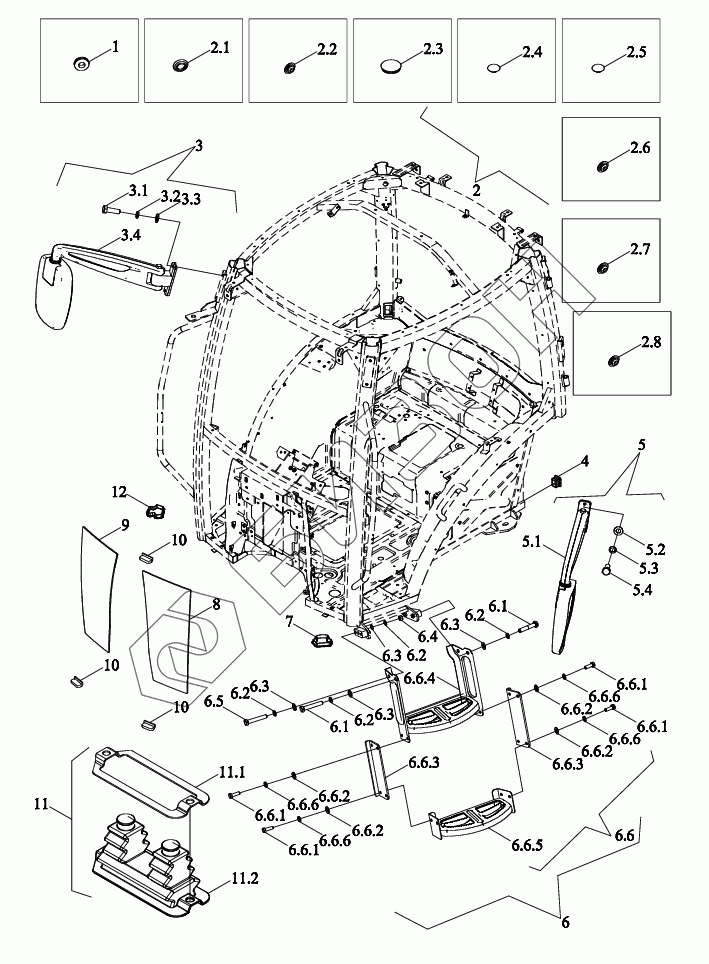

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Комплектующие 2
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
3
3.1
3.2
3.3
3.4
4
5
5.1
5.2
5.3
5.4
6
6.1
6.1
6.2
6.2
6.2
6.2
6.3
6.3
6.3
6.3
6.4
6.5
6.6
6.6.1
6.6.1
6.6.1
6.6.1
6.6.2
6.6.2
6.6.2
6.6.2
6.6.3
6.6.3
6.6.4
6.6.5
6.6.6
6.6.6
6.6.6
6.6.6
7
8
9
10
10
10
11
11.1
11.2
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451040002 | TS04451040002 | Комплектующие кабины |
Загрузка ...
|
|
| TS04451040000 | TS04451040000 | Кабина в сборе |
Загрузка ...
|
|
| 1 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 2 | TS04451049000 | Герметизация |
Загрузка ...
|
|
| 2.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 2.2 | TS06451019001 | Заглушка |
Загрузка ...
|
|
| 2.3 | TD800.452-13 | Заглушка |
Загрузка ...
|
|
| 2.4 | TS06451019002 | Заглушка |
Загрузка ...
|
|
| 2.5 | TS06451019004 | Заглушка |
Загрузка ...
|
|
| 2.6 | TS06451019003 | Заглушка |
Загрузка ...
|
|
| 2.7 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 2.8 | TD800.452Z-01 | Заглушка |
Загрузка ...
|
|
| 3 | TS06451018201 | Зеркало задней обзорности |
Загрузка ...
|
|
| 3.1 | GBT5783-M8X25-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3.3 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 3.4 | TS06451018200 | Зеркало задней обзорности |
Загрузка ...
|
|
| 4 | TS04451010010 | Заглушка |
Загрузка ...
|
|
| 5 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 5.1 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 5.2 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 5.3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 5.4 | GBT5783-M8X25-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TS04451017000 | Лестница посадочная |
Загрузка ...
|
|
| 6.1 | GBT5782-M10X55-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.2 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 6.3 | GBT95-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 6.4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 6.5 | GBT5782-M10X50-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.6 | TS04451017206 | Лестница посадочная |
Загрузка ...
|
|
| 6.6.1 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.6.2 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 6.6.3 | TS04451017107 | Плита |
Загрузка ...
|
|
| 6.6.4 | TS04451017100 | Лестница посадочная |
Загрузка ...
|
|
| 6.6.5 | TS04451017106 | Подножка |
Загрузка ...
|
|
| 6.6.6 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 8 | TS04451015002 | Стекло |
Загрузка ...
|
|
| 9 | TS04451015003 | Стекло |
Загрузка ...
|
|
| 10 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 11 | TS04451040040 | Кожух - обтекатель |
Загрузка ...
|
|
| 11.1 | TS04451040042 | Плита нажимная |
Загрузка ...
|
|
| 11.2 | TS04451040041 | Кожух - обтекатель |
Загрузка ...
|
|
| 12 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
