Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Комплектующие

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.3
1.3
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
1.8
2

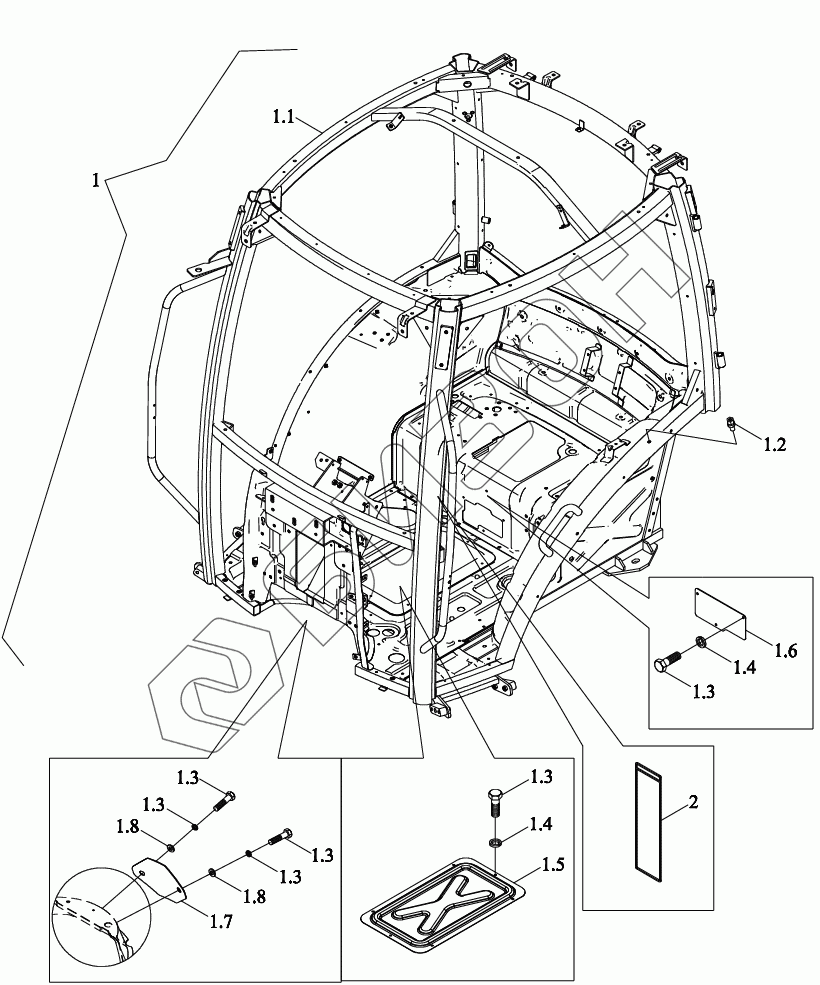

Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04451040000 TS04451040000 Кабина в сборе
Загрузка ...
1 TS04451040001 Кабина
Загрузка ...
1.1 TS04451041000 Кабина
Загрузка ...
1.2 TS06451011153 Гнездо монтажное
Загрузка ...
1.3 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.4 GBT93-6-A3L Гровер
Загрузка ...
1.5 TS04451012001 Кожух смотрового люка
Загрузка ...
1.6 TS04451012005 Крышка
Загрузка ...
1.7 TS04451012002 Накладка
Загрузка ...
1.8 GBT97.1-6-A3L Шайба плоская
Загрузка ...
2 TS04451010003 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
