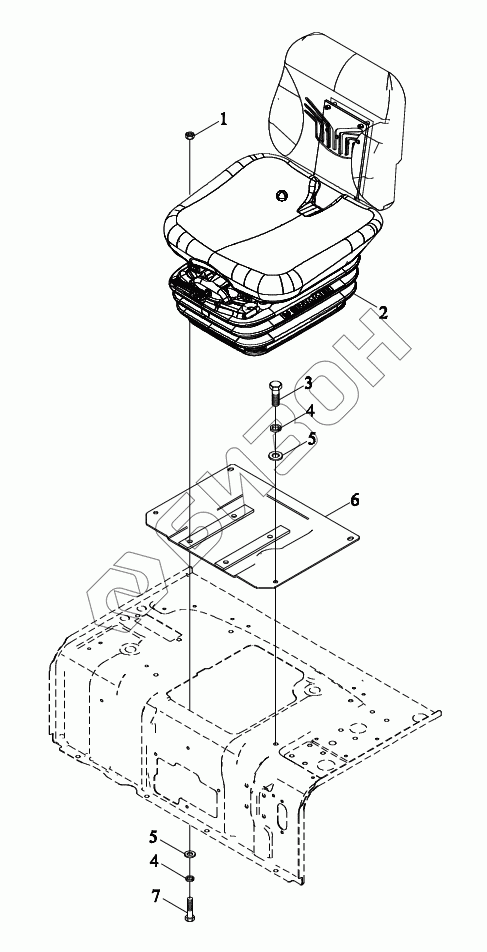

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Монтаж сиденья в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC02440110000K TC02440110000K Блок монтажный сиденья в сборе
Загрузка ...
1 GBT6170-M8-8-A2L Гайка
Загрузка ...
2 TC02440110001K Сиденье в сборе
Загрузка ...
3 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
4 GBT93-8-A3L Гровер
Загрузка ...
5 GBT97.1-8-A3L Шайба плоская
Загрузка ...
6 TC02440080003K Плита монтажная
Загрузка ...
7 GBT5783-M8X30-8.8-A2L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
