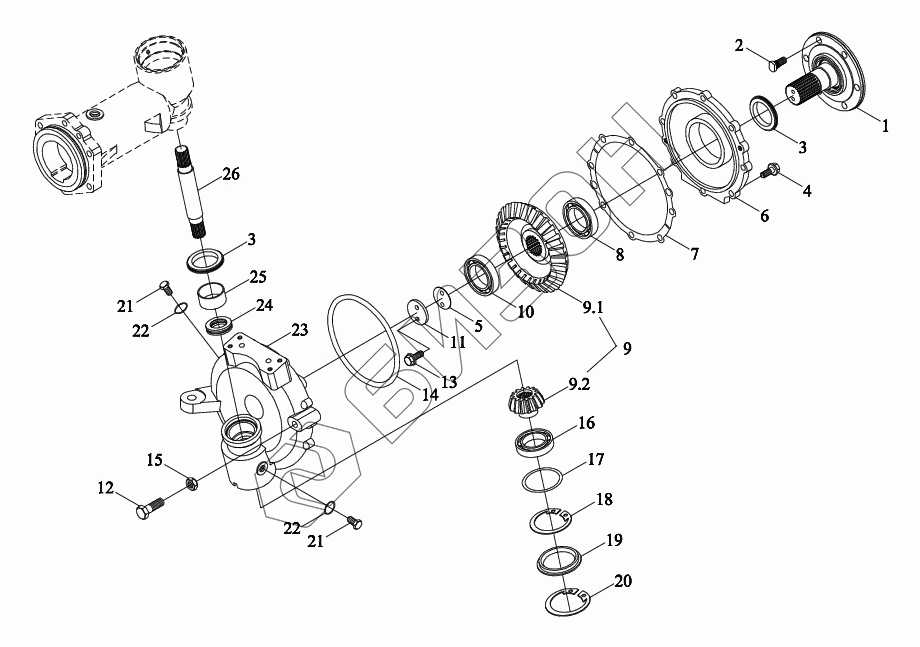

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Передача конечная
1
2
3
3
4
5
6
7
8
9
9.1
9.2
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311300000K | TC02311300000K | Мост мередний ведущий в сборе |
Загрузка ...
|
|
| TC02311300002K | TC02311300002K | Мост приводной |
Загрузка ...
|
|
| TC02311010005 | TC02311010005 | Передача конечная |
Загрузка ...
|
|
| TC02311010006 | TC02311010006 | Передача конечная |
Загрузка ...
|
|
| 1 | TC02311010049a | Вал |
Загрузка ...
|
|
| 2 | TC02311010051 | Болт |
Загрузка ...
|
|
| 3 | TC02311010032 | Сальник |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TC02311170009 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | TC02311010050 | Крышка большая торцевая |
Загрузка ...
|
|
| 7 | TC02311010060 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | GBT276-6410 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 9 | TC02311010117 | Колесо зубчатое |
Загрузка ...
|
|
| 9.1 | TC02311020019a | Колесо зубчатое |
Загрузка ...
|
|
| 9.2 | TC02311010053 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | GBT276-6310 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 11 | TC02311010055b | Прокладка |
Загрузка ...
|
|
| 12 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TC02311170006 | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT3452.1-243X5.30G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | GBT6172.1-M16-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 16 | GBT276-6308 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 17 | TC02311010059 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | GBT893.1-90 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 19 | TC02311010058 | Крышка герметическая |
Загрузка ...
|
|
| 20 | GBT893.1-102 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 21 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 22 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 23 | TC02311010047a | Корпус картера |
Загрузка ...
|
|
| 23 | TC02311010048a | Корпус картера |
Загрузка ...
|
|
| 24 | GBT301-51107 | Подшипник |
Загрузка ...
|
|
| 25 | TC02311010057 | Втулка |
Загрузка ...
|
|
| 26 | TC02311010056a | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
