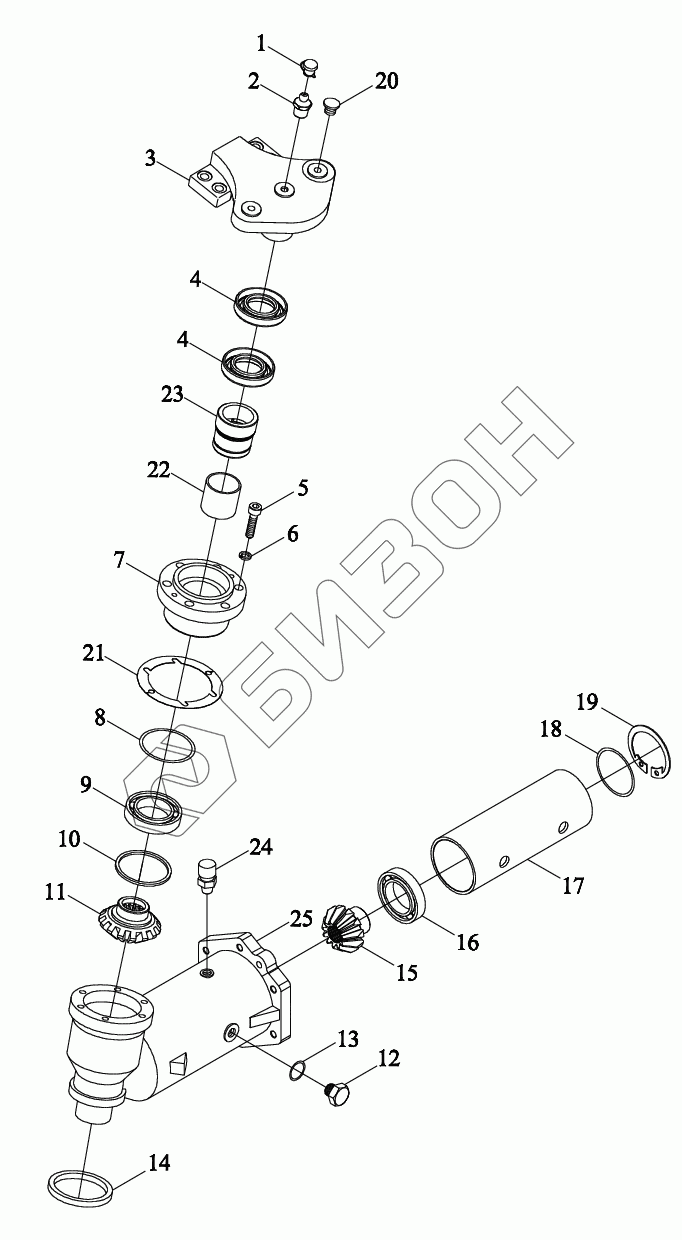

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Привод левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC02311300002K TC02311300002K Мост приводной
Загрузка ...
TC02311300003K TC02311300003K Привод левый
Загрузка ...
TC02311300000K TC02311300000K Мост мередний ведущий в сборе
Загрузка ...
1 TC02311170063 Колпачок пылезащитный
Загрузка ...
2 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
3 TC02311290005 Крышка
Загрузка ...
4 GBT9877.1-FB65X85X10D Уплотнение оси вращения
Загрузка ...
5 GBT70.1-M8X25-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 GBT93-8-A3L Гровер
Загрузка ...
7 TC02311010044 Щит торцовый
Загрузка ...
8 GBT3452.1-92.5X5.30G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
9 GBT276-6211 Шарикоподшипник радиальный
Загрузка ...
10 TC02311010039 Подушка
Загрузка ...
11 TC02311010038 Колесо зубчатое
Загрузка ...
12 TD904.311K.1-13 Пробка резьбовая
Загрузка ...
13 GBT3452.1-21.2X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
14 TC02311170062 Оболочка защитная
Загрузка ...
15 TC02311010037 Колесо зубчатое
Загрузка ...
16 GBT276-6309 Шарикоподшипник радиальный
Загрузка ...
17 TC02311010045 Патрубок
Загрузка ...
18 TC02311010073 Прокладка регулировочная
Загрузка ...
19 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
20 TC02311010074 Заглушка
Загрузка ...
21 TC02311010040 Площадка пусковая регулировки
Загрузка ...
22 TC02311010043 Подшипник
Загрузка ...
23 TC02311010042 Втулка
Загрузка ...
24 TC05311090010 Сапун
Загрузка ...
25 TC02311170058 Корпус картера
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
