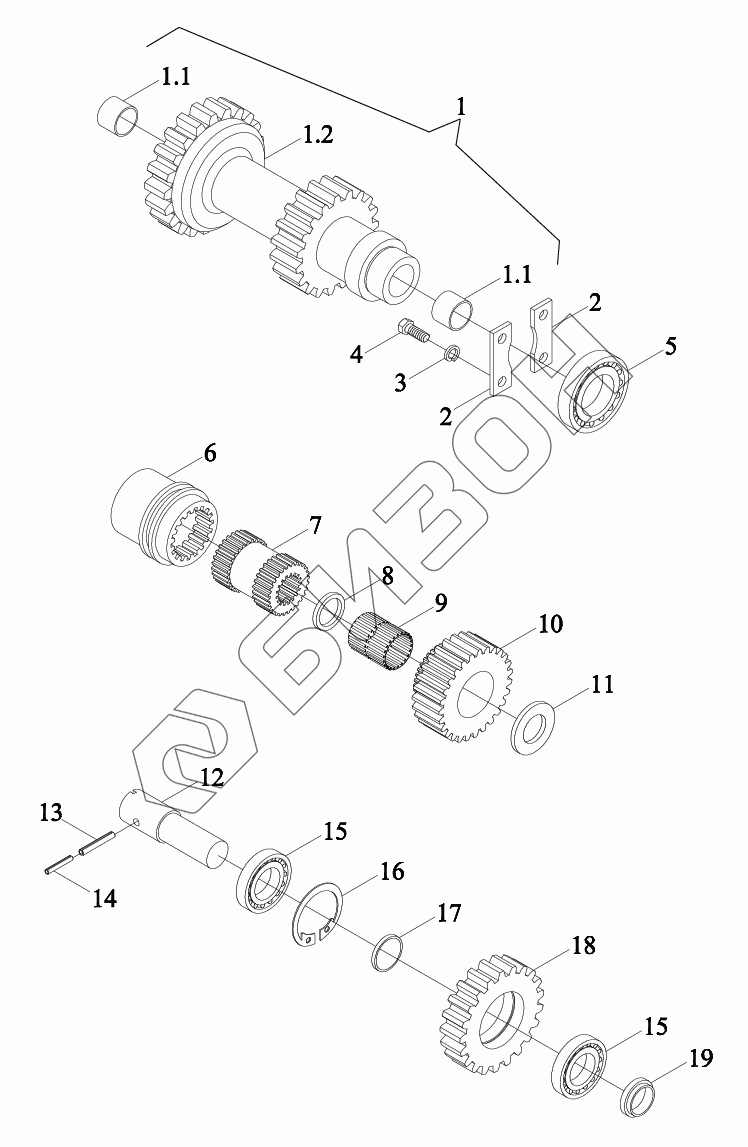

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Переключатель челночный
1
1.1
1.1
1.2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.381 | TB704.381 | Переключатель челночный передач в сборе |
Загрузка ...
|
|
| 1 | TB450.38J.1 | Вал центральный |
Загрузка ...
|
|
| 1.1 | FT300.37.170 | Втулка |
Загрузка ...
|
|
| 1.2 | TB450.38J.1-01 | Вал |
Загрузка ...
|
|
| 2 | FT300.38J.204 | Плита нажимная |
Загрузка ...
|
|
| 3 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 4 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT283-NJ208E | Подшипник |
Загрузка ...
|
|
| 6 | TB704.381-03 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 7 | TB704.381-02 | Гнездо зубчатого зацепления |
Загрузка ...
|
|
| 8 | TB704.381-05 | Втулка |
Загрузка ...
|
|
| 9 | JBT7918-K40X47X40-ZW | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 10 | TB704.381-01 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TB704.381-04 | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | TB450.38J-07 | Вал паразитной шестерни |
Загрузка ...
|
|
| 13 | GBT879.1-8X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 14 | GBT879.1-5X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 15 | GBT283-NJ206E | Подшипник |
Загрузка ...
|
|
| 16 | GBT893.1-62 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 17 | TB554.381-02 | Прокладка |
Загрузка ...
|
|
| 18 | TB450.38J-06 | Шестерня паразитная |
Загрузка ...
|
|
| 19 | TB450.38J-08 | Втулка отсечная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
