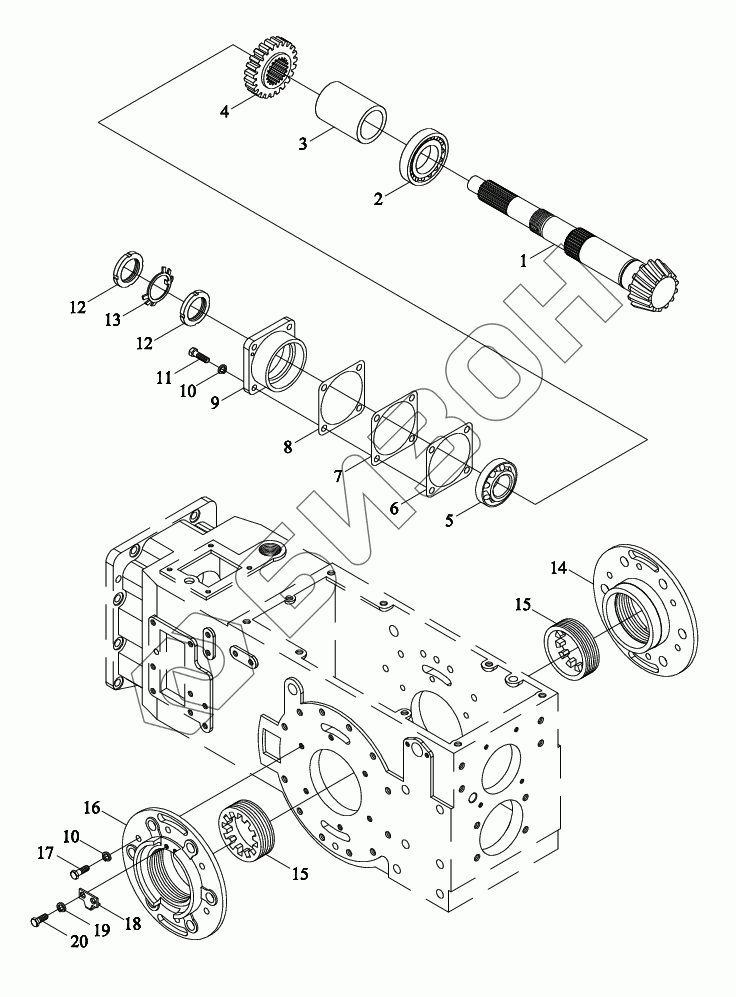

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Задняя центральная передача
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.382 | TB704.382 | Передача задняя центральная в сборе |
Загрузка ...
|
|
| 1 | TB704.382-01 | Вал |
Загрузка ...
|
|
| 2 | GBT283-NUP2210E | Подшипник |
Загрузка ...
|
|
| 3 | TB704.382-03 | Рукав перегородки |
Загрузка ...
|
|
| 4 | TB554.382-02 | Колесо зубчатое |
Загрузка ...
|
|
| 5 | GBT297-33109 | Подшипники конические роликовые |
Загрузка ...
|
|
| 6 | FT300.38.118 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | FT300.38.119 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | FT300.38.120 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | TB704.382-02 | Седло подшипника |
Загрузка ...
|
|
| 10 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 11 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT812-M45X1.5 | Гайка |
Загрузка ...
|
|
| 13 | GBT858-45 | Кольцо прокладочное |
Загрузка ...
|
|
| 14 | FT300.38.177 | Постель подшипника |
Загрузка ...
|
|
| 15 | FT300.38.151 | Болт |
Загрузка ...
|
|
| 16 | FT300.38.142 | Постель подшипника |
Загрузка ...
|
|
| 17 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | FT300.38.161 | Пластина замочная |
Загрузка ...
|
|
| 19 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 20 | TB554.382-01 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
