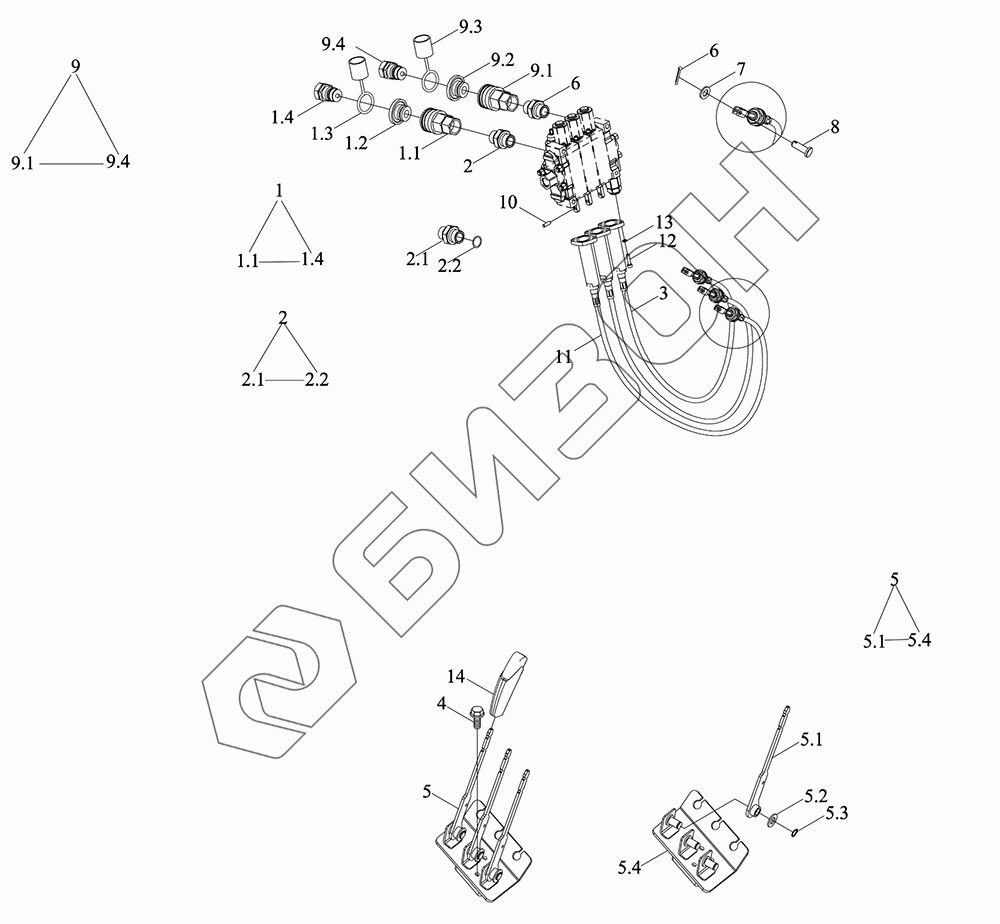

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Устройство гидравлической системы
1
1.1
1.2
1.3
1.4
2
2
2
2.1
2.2
3
4
5
5
5.1
5.2
5.3
5.4
6
7
8
9
9.1
9.2
9.3
9.4
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S582260000K | TD1S582260000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | TC02580010001K | Муфты быстросменные |
Загрузка ...
|
|
| 1.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | TC02580010002K | Крышка пылезащитная PVC -красная и мягкая гнездового соединения |
Загрузка ...
|
|
| 1.3 | TC02580010003K | Крышка пылезащитная PVC -красная и мягкая штыревого соединения |
Загрузка ...
|
|
| 1.4 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TC04582140009 | Конец ферулы через корпус фитинга M18 в сборе |
Загрузка ...
|
|
| 2.1 | TC04582140007 | Соединитель(тело) бортовый сквозный типа цангового патрона |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 3 | TX1S582020030 | Вал гибкий |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TQ1S582120001 | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 5.1 | TD1S582080006 | Ручка управления |
Загрузка ...
|
|
| 5.2 | GBT848-14-A3L | Шайба небольшая |
Загрузка ...
|
|
| 5.3 | GBT894.1-14 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 5.4 | TQ1S582120002 | Гнездо монтажное |
Загрузка ...
|
|
| 6 | GBT91-2X16-A3L | Шплинт разводной 2X16-A3L |
Загрузка ...
|
|
| 7 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT882-B6X28-A3L | Штифт B6X28-A3L |
Загрузка ...
|
|
| 9 | FT354.58A.030 | Штуцер соединительный |
Загрузка ...
|
|
| 9.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 9.2 | FT354.58A.103 | Крышка пылезащитная PVC -синяя и мягкая |
Загрузка ...
|
|
| 9.3 | FT354.58A.302 | Крышка пылезащитная PVC -синяя и мягкая штыревого соединения |
Загрузка ...
|
|
| 9.4 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 10 | GBT119.1-6m6X20-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 11 | TD1S582260001K | Механизм гибкого вала в сборе 1 |
Загрузка ...
|
|
| 12 | GBT70.1-M6X25-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X25-8.8-A2L |
Загрузка ...
|
|
| 13 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | TD1S582240007K | Головка рукоятки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
