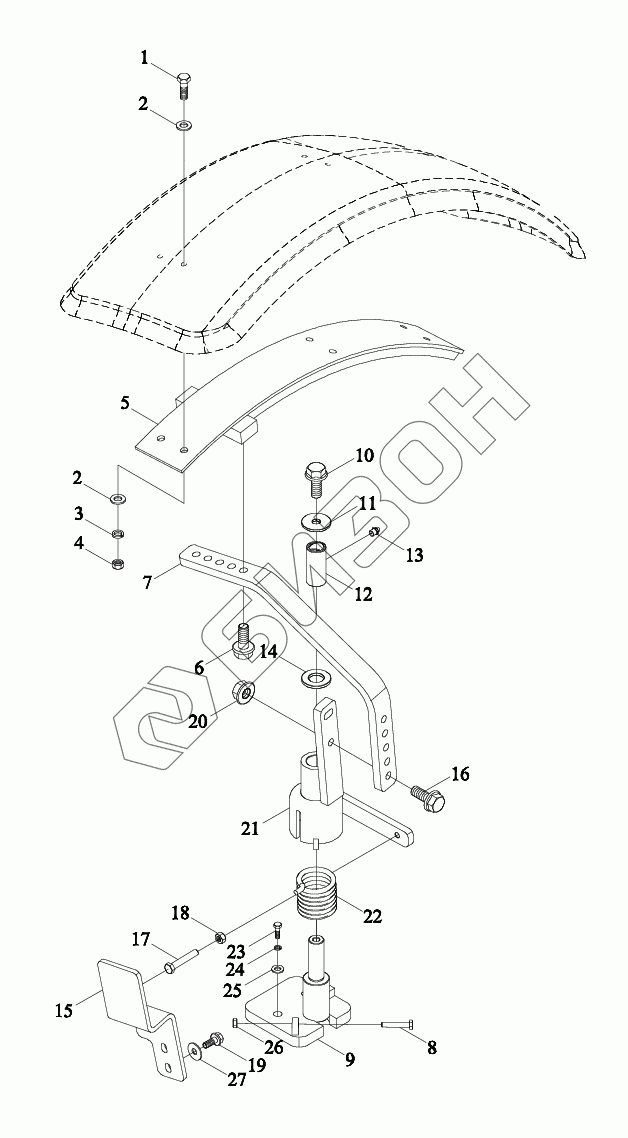

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Брызговик правый передний 2
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C477030002K | TD1C477030002K | Кронштейн |
Загрузка ...
|
|
| TD1C477030000K | TD1C477030000K | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X25-A2-70 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 3 | GBT93-8-A2 | Гровер |
Загрузка ...
|
|
| 4 | GBT6170-M8-A2-70 | Гайка |
Загрузка ...
|
|
| 5 | TD1C476030005K | Накладка |
Загрузка ...
|
|
| 6 | GBT16674.1-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD1C476020004K | Кронштейн |
Загрузка ...
|
|
| 8 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TD1C477030004K | Плита монтажная |
Загрузка ...
|
|
| 10 | GBT16674.1-M12X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 11 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 12 | TB400.475-05 | Втулка |
Загрузка ...
|
|
| 13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 14 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 15 | TD1C477020013K | Плита ограничительная |
Загрузка ...
|
|
| 16 | GBT16674.1-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT5783-M10X60-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 19 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 20 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | TD1C477020003K | Кронштейн |
Загрузка ...
|
|
| 22 | TD1C477020009K | Пружина кручения |
Загрузка ...
|
|
| 23 | GBT5786-M12X1.5X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 25 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 26 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 27 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
