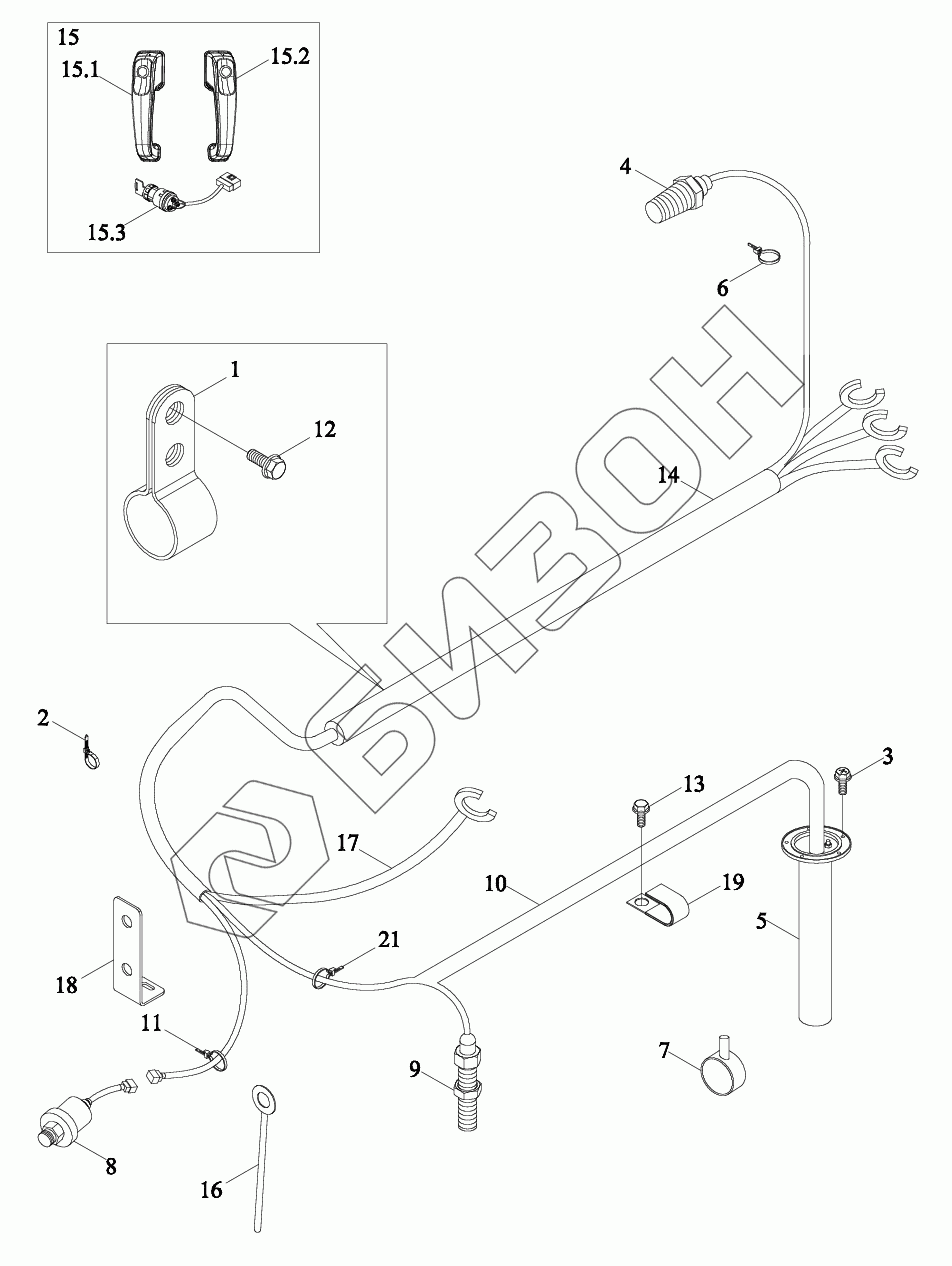

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Монтажный блок жгута проводов двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15.1
15.2
15.3
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06481120000 | TS06481120000 | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 2 | Q67405400 | Лента стяжная |
Загрузка ...
|
|
| 3 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 4 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 5 | TC05481330001 | Датчик |
Загрузка ...
|
|
| 6 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 7 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 8 | FT300.48.073a | Сигнализатор |
Загрузка ...
|
|
| 9 | TS10481010002 | Датчик |
Загрузка ...
|
|
| 10 | TS06481010011 | Жгут проводов |
Загрузка ...
|
|
| 11 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 12 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 13 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 14 | TS06481040001 | Жгут проводов |
Загрузка ...
|
|
| 15 | TC03481040013 | Замок |
Загрузка ...
|
|
| 15.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 15.2 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 15.3 | TB550.482.3 | Замок зажигания |
Загрузка ...
|
|
| 16 | TS04481010003 | Перемычка АКБ |
Загрузка ...
|
|
| 17 | TS06481070004 | Линия перехода |
Загрузка ...
|
|
| 18 | TS06481070003 | Держатель неподвижный |
Загрузка ...
|
|
| 19 | FT304.48L.203 | Скоба зажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
