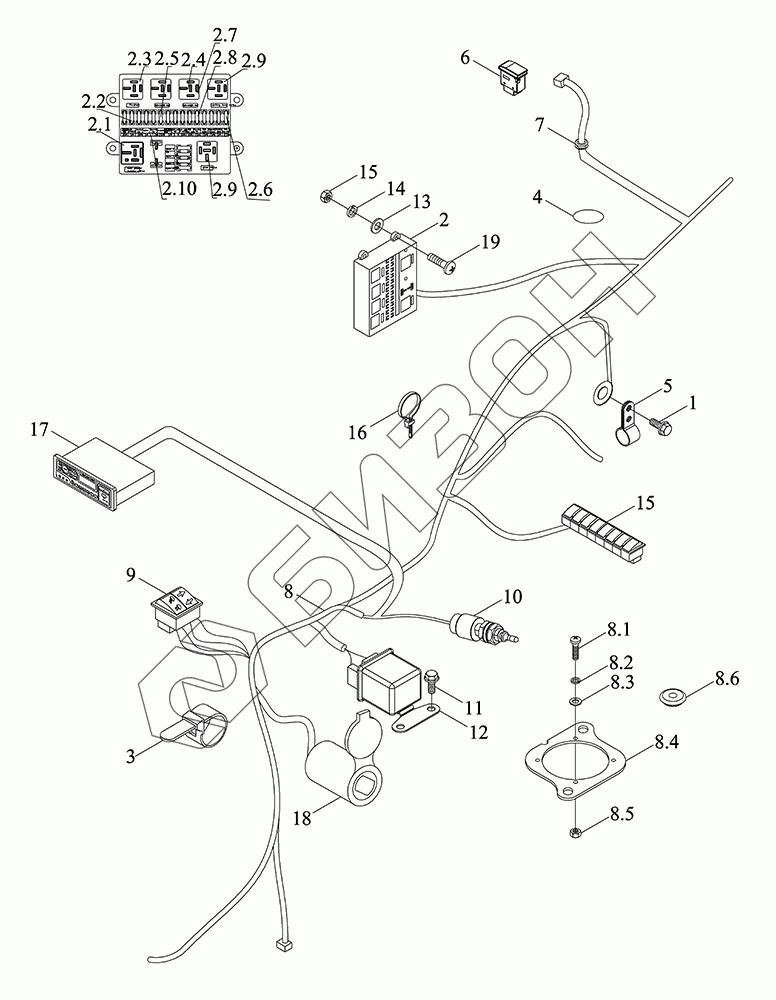

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Монтажный блок жгута проводов кузова
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.9
2.10
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
8.6
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05482180000K | TC05482180000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 2 | TC05482140002K | Коробка электрооборудования |
Загрузка ...
|
|
| 2.1 | GE20H16Y.34.6-04 | Реле основного источника питания |
Загрузка ...
|
|
| 2.2 | TD9600000500 | Защелка |
Загрузка ...
|
|
| 2.3 | FT300.48.513 | Реле |
Загрузка ...
|
|
| 2.4 | TS06482010004 | Реле |
Загрузка ...
|
|
| 2.5 | TD9600000900 | Предохранитель обычного типа (20A) |
Загрузка ...
|
|
| 2.6 | TD9600001100 | Защелка |
Загрузка ...
|
|
| 2.7 | TD9600000700 | Предохранитель обычного типа (10A) |
Загрузка ...
|
|
| 2.8 | TD9600000800 | Предохранитель обычного типа (15A) |
Загрузка ...
|
|
| 2.9 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 2.10 | TD9600000600 | Защелка |
Загрузка ...
|
|
| 3 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 4 | QLWZL002-35X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 5 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 6 | GMV1802080011 | Устройство зарядное |
Загрузка ...
|
|
| 7 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 8 | TC05482180001K | Жгут проводов |
Загрузка ...
|
|
| 8.1 | GBT818-M3X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 8.2 | GBT93-3-A3L | Гровер |
Загрузка ...
|
|
| 8.3 | GBT97.1-3-A3L | Шайба плоская |
Загрузка ...
|
|
| 8.4 | TC03482060004 | Пластина для крепления штекера |
Загрузка ...
|
|
| 8.5 | GBT6170-M3-8-A2L | Гайка |
Загрузка ...
|
|
| 8.6 | TS06484010018 | Диафрагма резиновая |
Загрузка ...
|
|
| 9 | TS04482010006 | Выключатель |
Загрузка ...
|
|
| 10 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 11 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 12 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 13 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 15 | TS06482010001K | Выключатель |
Загрузка ...
|
|
| 16 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 17 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 18 | TS06482010006 | Антенна |
Загрузка ...
|
|
| 19 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
