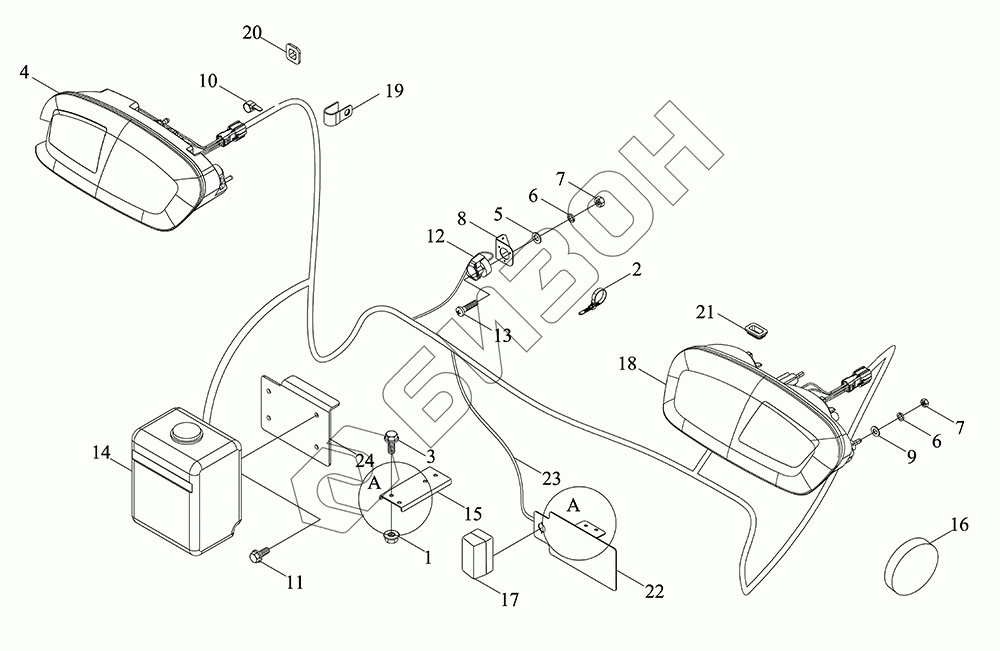

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Монтажный блок жгута провода заднего освещения
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05484150000K | TC05484150000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X16-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 4 | TS06484020001K | Фонарь задний |
Загрузка ...
|
|
| 5 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 6 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 8 | TS06484010013 | Плита монтажная |
Загрузка ...
|
|
| 9 | GBT96.1-5-A3L | Шайба большая |
Загрузка ...
|
|
| 10 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 11 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TD900.484.2 | Розетка |
Загрузка ...
|
|
| 13 | GBT819.1-M5X35-4.8-A1L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 14 | TS06484010011 | Бачок омывателя |
Загрузка ...
|
|
| 15 | TC05484150005K | Плита упорная |
Загрузка ...
|
|
| 16 | TS06484020003K | Отражатель |
Загрузка ...
|
|
| 17 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 18 | TS06484020002K | Фонарь задний |
Загрузка ...
|
|
| 19 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 20 | TS04486010009 | Уплотнение |
Загрузка ...
|
|
| 21 | TS04486010010 | Уплотнение |
Загрузка ...
|
|
| 22 | TC05484150001K | Кронштейн подсветки номерного знака |
Загрузка ...
|
|
| 23 | TC05484150006K | Жгут переходной проводов освещения номерного знака |
Загрузка ...
|
|
| 24 | TS06484010012 | Плита монтажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
