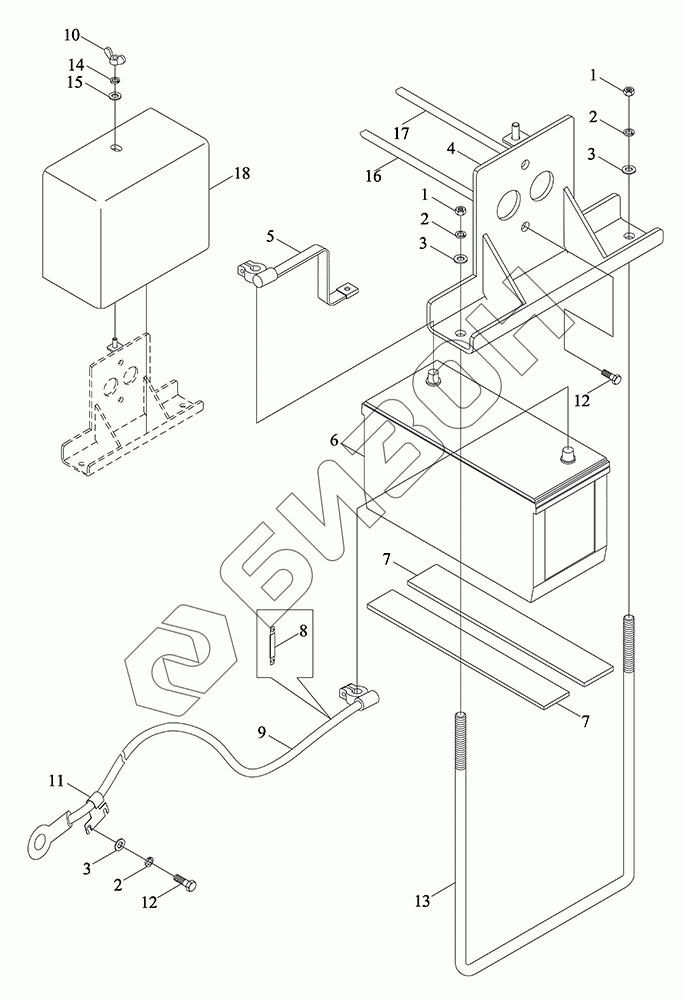

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Установка аккумуляторов
1
1
2
2
2
3
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05485020000K | TC05485020000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 4 | TC05485020001K | Плита нажимная |
Загрузка ...
|
|
| 5 | TC05485020003K | Перемычка металлизации |
Загрузка ...
|
|
| 6 | TG1204.485.1 | Аккумулятор |
Загрузка ...
|
|
| 7 | TB450.485.1 | Прокладки амортизирующие для аккумулятора |
Загрузка ...
|
|
| 8 | TD800.485A-03 | Скоба крепёжная |
Загрузка ...
|
|
| 9 | FT65.48.090a | Линия питания |
Загрузка ...
|
|
| 10 | GBT62-M6-A2L | Гайка барашковая |
Загрузка ...
|
|
| 11 | FT65.48.112 | Пластина крепежная |
Загрузка ...
|
|
| 12 | GBT5783-M8X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TG1204.485-01 | Тяга |
Загрузка ...
|
|
| 14 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 15 | GBT95-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 16 | TG1454.485.3 | Перемычка металлизации |
Загрузка ...
|
|
| 17 | TG1454.485.4 | Выключатель |
Загрузка ...
|
|
| 18 | TG1454.485-01 | Крышка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
