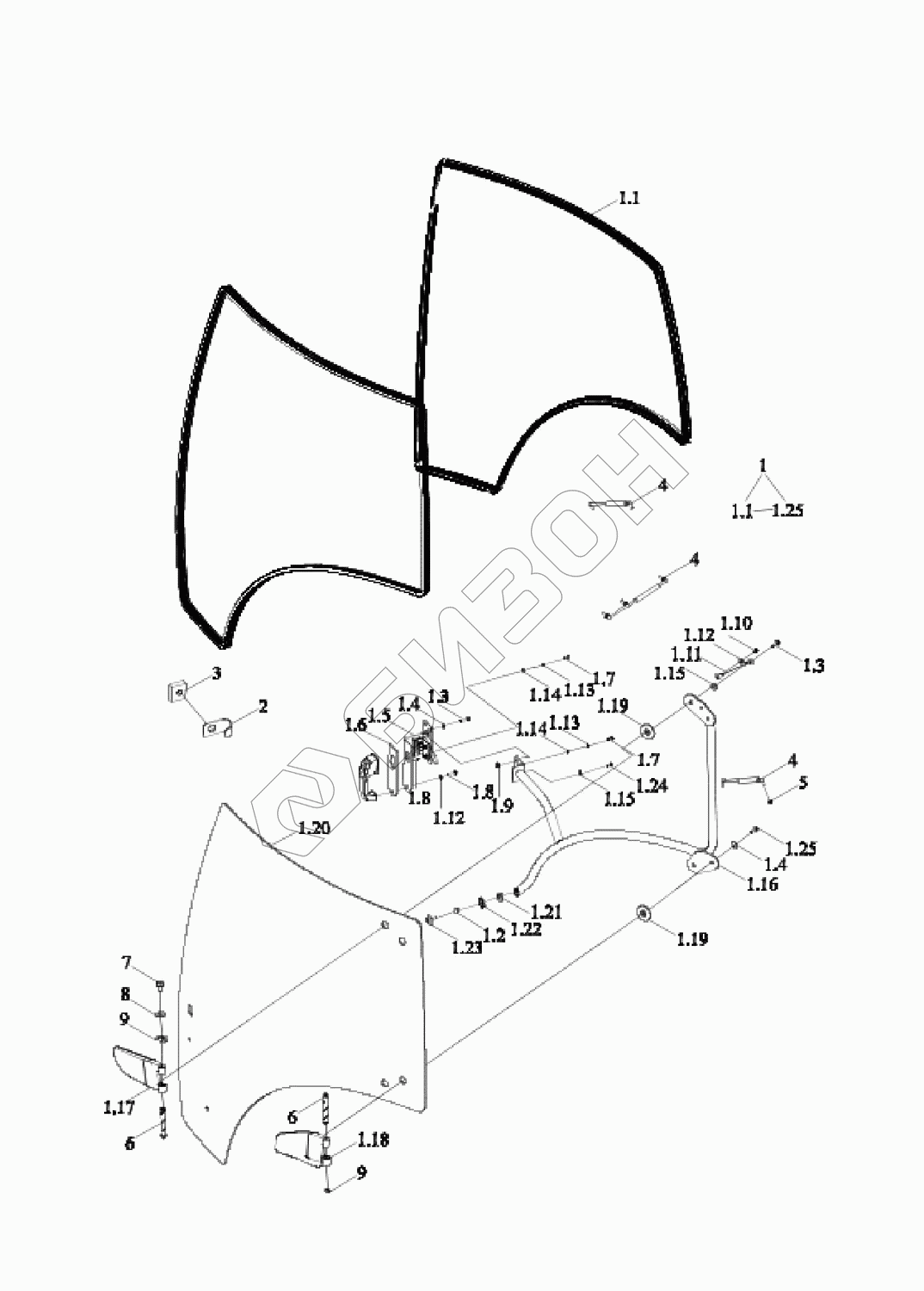

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Дверь левая
1
1,1
1,1
1,2
1,3
1,3
1,4
1,4
1,5
1,6
1,7
1,7
1,8
1,8
1,9
1,10
1,11
1,12
1,12
1,13
1,13
1,14
1,14
1,15
1,15
1,16
1,17
1,18
1,19
1,19
1,20
1,21
1,22
1,23
1,24
1,25
1,25
2
3
4
4
4
5
6
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451070000K | TD1C451070000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Комплектующие кабины |
Загрузка ...
|
|
| TC03451023000 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TC03451023100 | Дверь кабинета |
Загрузка ...
|
|
| 1,1 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 1,2 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 1,3 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1,4 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1,5 | TS06451013017 | Замок дверки |
Загрузка ...
|
|
| 1,6 | TS06451013118 | Резиновая прокладка |
Загрузка ...
|
|
| 1,7 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,8 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1,9 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1,10 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1,11 | TS04451023006 | Шнур ограничительный |
Загрузка ...
|
|
| 1,12 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1,13 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1,14 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1,15 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1,16 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 1,17 | TC03451023117 | Петля |
Загрузка ...
|
|
| 1,18 | TC03451023217a | Петля |
Загрузка ...
|
|
| 1,19 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 1,20 | TC03451023101 | Стекло |
Загрузка ...
|
|
| 1,21 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 1,22 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1,23 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1,24 | GBT818-M8X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,25 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TS06451013001 | Плита предельная |
Загрузка ...
|
|
| 3 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
|
| 4 | TD904.451C.2-12 | Пружина |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TS06451013005 | Шарнир |
Загрузка ...
|
|
| 7 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 9 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
