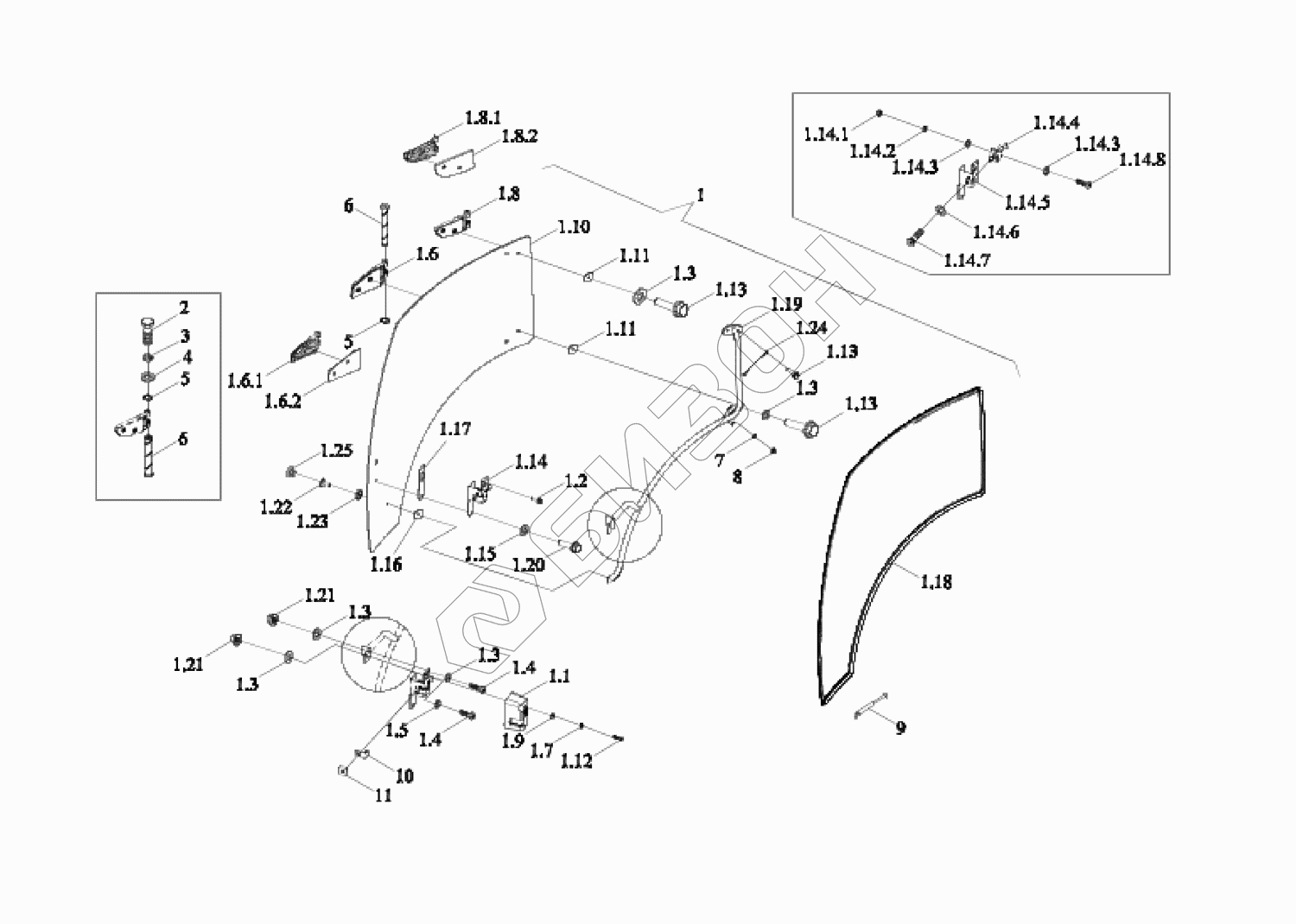

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Дверь правая
1
1,1
1,2
1,3
1,3
1,3
1,3
1,3
1,4
1,4
1,5
1,6
1.6. 1
1.6. 2
1,7
1,8
1.8. 1
1.8. 1
1.8. 2
1,10
1,11
1,11
1,12
1,13
1,13
1,13
1,14
1.14 .1
1.14 .2
1.14 .3
1.14 .3
1.14 .4
1.14 .5
1.14 .6
1.14 .7
1.14 .8
1,15
1,16
1,17
1,18
1,19
1,20
1,21
1,21
1,22
1,23
1,24
1,25
2
3
4
5
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451070000K | TD1C451070000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Комплектующие кабины |
Загрузка ...
|
|
| TC03451024000 | TC03451024000 | Дверь кабинета |
Загрузка ...
|
|
| 1 | TC03451024100 | Дверь кабинета |
Загрузка ...
|
|
| 1,1 | TS06451014230 | Кожух - обтекатель |
Загрузка ...
|
|
| 1,2 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1,3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1,4 | GBT818-M8X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,5 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1,6 | TC03451024217a | Петля |
Загрузка ...
|
|
| 1.6. 1 | TS04451044222a | Шарнир |
Загрузка ...
|
|
| 1.6. 2 | TC03451024112 | Прокладка резиновая |
Загрузка ...
|
|
| 1,7 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1,8 | TC03451024117 | Петля |
Загрузка ...
|
|
| 1.8. 1 | TS04451044221 | Шарнир |
Загрузка ...
|
|
| 1.8. 2 | TC03451024111 | Прокладка резиновая |
Загрузка ...
|
|
| 1,9 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1,10 | TC03451024101 | Стекло |
Загрузка ...
|
|
| 1,11 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 1,12 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,13 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1,14 | TS06451014017 | Замок дверки |
Загрузка ...
|
|
| 1.14 .1 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 1.14 .2 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.14 .3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.14 .4 | TS06451014210 | Корпус блокировки |
Загрузка ...
|
|
| 1.14 .5 | TS06451014116 | Кронштейн |
Загрузка ...
|
|
| 1.14 .6 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 1.14 .7 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.14 .8 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,15 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1,16 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 1,17 | TS06451014118 | Кронштейн |
Загрузка ...
|
|
| 1,18 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 1,19 | TC03451024103 | Поручень |
Загрузка ...
|
|
| 1,20 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1,21 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1,22 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1,23 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1,24 | TS04451023006 | Шнур ограничительный |
Загрузка ...
|
|
| 1,25 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2 | GBT5783-M6X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 6 | TS06451013005 | Шарнир |
Загрузка ...
|
|
| 7 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 8 | GBT6170-M8-10-A2L | Гайка |
Загрузка ...
|
|
| 9 | TD904.451C.2-12 | Пружина |
Загрузка ...
|
|
| 10 | TS06451013001 | Плита предельная |
Загрузка ...
|
|
| 11 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
